Наборы Томов и RAID


R-Studio определяет и обрабатывает аппаратные наборы томов и RAID как обычные диски/тома.

При помощи R-Studio можно анализировать и восстанавливать данные с программных наборов томов и RAID . Если в системе присутствует программный набор томов или RAID и R-Studio распознала его, то соответствующий объект появится на панели Устройство/Диск . Такие объекты можно сканировать, искать на них файлы. Найденные файлы восстанавливаются так же, как с обычных дисков/томов.

Если из-за повреждения аппаратной части или утраты информации система не распознает aппаратный или программный набор томов или RAID , но вам известно, что он существовал и какие в нем были жесткие диски, то можно создать Виртуальный набор томов или RAID , который может быть обработан программой как обычный аппаратный набор томов или RAID или программный набор томов или RAID .

Более подробную информацию о структуре данных RAID можно получить в Wikipedia .

• Простые, Зеркальные и Чередующиеся Тома

• Основные Операции с Томами RAID 4 и RAID 5

• Работа с Томами RAID 6

• Работа с пресетами RAID6 (Double Xor)

• Операции с Томами RAID5 с Задержкой Четности

• Работа со Сложными Схемами RAID

• Работа с Windows Storage Spaces

• Вложенные и Нестандартные Уровни RAID

• Различные Менеджеры Дисков и Томов

• Определение Параметров RAID

• Проверка Целостности Данных RAID

• Синтаксис Файла Описания Конфигураций RAID

• Файл Описания Конфигураций RAID

• Обратные RAID

• Различные Менеджеры Дисков и Томов

• Подключение Виртуальных Объектов к Системе как Виртуальных Дисков

Управление собственными конфигурациями RAID

Чтобы сохранить собственную конфигурацию RAID

1 Нажмите кнопку Еще...  вкладки Родительские объекты и выберите пункт меню Сохранить.
2 В диалоговом окне Новая конфигурация задайте имя конфигурации.
Click to enlarge

Диалоговое окно  Новая конфигурация

> Созданная конфигурация RAID будет сохранена

Конфигурации RAID хранятся в файле описания конфигураций RAID . Имя и путь к данному файлу заданы в диалоговом окне Настройки (вкладка Главная). Если данный файл не задан, то откроется окно запроса ввода его имени

Загрузка собственной конфигурации RAID

Если на вкладке Родительские объекты имеются какие-то объекты, то к ним будет применена загружаемая конфигурация RAID. Если на вкладке Родительские объекты ничего нет, то среди объектов панели Диски будет выполнен поиск родительских объектов указанных в файле описания конфигурации RAID . Если при поиске ничего не будет найдено, то будет выведено сообщение Referenced Parents not found .

Чтобы загрузить конфигурацию RAID

1 Нажмите кнопку Еще... вкладки Родительские объекты и в ыберите необходимую конфигурацию из списка в пункте меню Заготовки
> Новая конфигурация RAID будет загружена

Чтобы редактировать собственную конфигурацию RAID

1 Нажмите кнопку Еще... вкладки Родительские объекты и выберите Редактирование... в пункте меню Заготовки
2 Выберите необходимую конфигурацию в диалоговом окне Редактировать конфигурацию RAID.
Click to enlarge

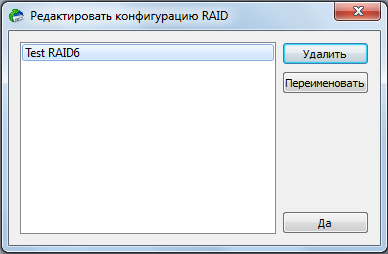

Диалоговое окно Редактировать конфигурацию RAID

4 Отредактируйте параметры конфигурации и сохраните ее
> Новая конфигурация параметров будет сохранена.

Подключение и Отключение дисков "на лету"

Вы можете включать или отключать объекты виртуального RAID путем установки/ снятия соответствующих флажков на вкладке Родительские объекты . Это может быть полезно, например, если необходимо определить, какой диск на самом деле не входит в состав RAID 5.

При этом при отключении объекта R-Studio заменит его объектом Отсутствующий диск или Свободное пространство .

Отсутствующие Диски и Свободное Пространство

Если один раздел из состава аппаратного RAID или набора томов или программного RAID или набора томов отсутствует, например, по причине аппаратного сбоя, то для воссоздания структуры аппаратного RAID или набора томов или программного RAID или набора томов необходимо добавить виртуальный отсутствующий диск или свободное пространство. Отсутствующий диск или свободное пространство должны быть добавлены на то же место где был отсутствующий раздел.

Обратите внимание: R-Studio не записывает чего-либо на диск. Отсутствующие диски/свободное пространство являются виртуальными объектами и не оказывают какое-либо влияние на имеющиеся на диске данные.

Чтобы добавить Отсутствующий диск/Свободное пространство

1 Выберите объект Виртуального набора томов и RAID на панели R-Studio Диски
2 Щелкните правой кнопкой мыши на вкладке Родительские объекты правой панели и выберите команду Добавить отсутствующий диск или Добавить свободное пространство... контекстного меню или выберите команду Добавить отсутствующий диск или Добавить свободное пространство... меню Создать. Необходимый тип объекта будет выбран R-Studio автоматически.

Для объекта Свободное пространство задайте его размер в диалоговом окне Размер свободного пространства .

Click to enlarge

Диалоговое окно Размер свободного пространства

> Объект Отсутствующий диск или Свободное пространство появится на вкладке Родительские объекты
