  • Восстановление данных с простого устройства NAS

Устройства NAS (Network Attached Storage - сетевые устройства хранения данных) становятся все более и более популярными дома и в небольших компаниях. По сравнению с серверами на обычных PC они недорогие, потребляют меньше электричества, и их проще обслуживать даже для не очень опытного человека.

Большинство устройств NAS используют RAID'ы различных типов для отказоустойчивости и сохранения данных. Много производителей устройств NAS предлагают своим пользователям их собственные системы управления RAID'ами, которые способны объединять разные жесткие диски в довольно сложные системы RAID'ов без особого знания самой технологии RAID'ов. Такие системы позволяют домашним пользователям или пользователям в небольших компаниях эффективно использовать лишние диски, но у них есть один недостаток: когда дело доходит до восстановления данных, не очень понятно что делать с такими системами RAID'ов.

Эта статья покажет вам как использовать нашу программу R-Studio для восстановления данных с типичных простых конфигураций устройств NAS.

Общие замечания по восстановлению данных с устройств NAS
Большинство коммерческих устройств NAS отличаются от обычных компьютеров: очень часто они используют процессоры, несовместимые с устройствами фирмы Intel (обычно процессоры PowerPC), у них нет видеовыходов, и невозможно подключить к ним клавиатуру и мышь. Поэтому невозможно на них запустить напрямую ни одну программу восстановления данных, включая R-Studio или R-Studio Agent. Поэтому диски надо будет вынимать из таких устройств и подключать к компьютеру, на котором установлена R-Studio.

Большинство устройств NAS работают под управлением кастомизированных версий Linux. Большинство разнообразных систем управления RAID'ами основаны на двух технологиях RAID'ов в Linjux'е: mdadm и LVM2. Эти системы создают более понятные для пользователя интерфейсы управления дисками, в то время как базовая технология остается чисто Linux'овской. R-Studio поддерживает обе эти технологии и в большинстве случаев в состоянии собрать такие RAID'ы автоматически.

Мы также рекомендуем вам создавать образы дисков, как это всегда делают профессионалы, и выполнять все операции по восстановлению данных с таких образов. Наша статья Клонирование Дисков Перед Восстановлением Файлов объясняет почему так надо делать. Недостаток такого подхода заключается в том, что такие образы могут быть очень большими, и если место на диске для хранения таких образов являетсяя проблемой, то можно восстанаваливать данные напрямую с дисков, при условии что диски в устройстве NAS исправны. Это можно проверить при помощи атрибутов S.M.A.R.T., ниже мы покажем как.

Вам также понадобится достаточно большое дисковое пространство для записи восстановленных файлов. Это может быть внешний или внутренний диск, или другое устройство хранения данных, видимое компьютером, включая подключенные сетевые диски.

В нашей статье мы будем использовать бесплатный OpenMediaVault в качестве тестового устройства NAS, так как он использует технологии mdadm RAID и LVM2 наиболее прозрачно.

Если же тома на вашем устройстве NAS были переформатированы, вы можете использовать эту статью для воссоздания такого RAID'а и затем воспользоватьсяя рекомендациями в нашей статье Восстановление данных с переформатированного диска Ext2/3/4FS.

Устройство NAS, основанное на технологии mdadm RAID
Конфигурация NAS:
В этой конфигурации мы использовали три диска по 500 ГБ. Наиболее эффективный способ их использовать - создать RAID5. Это хороший компромисс между местом для хранения файлов и надежностью.

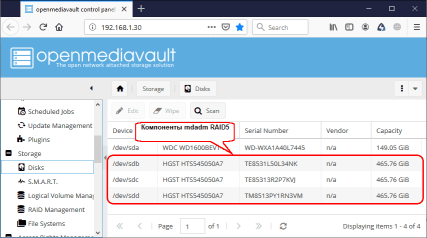

Рис. 1 показывает компоненты этого RAID'а, созданного по технологии mdadm.
компоненты mdadm RAID5
Рис.1. компоненты mdadm RAID5.
Кликните по изображению для его увеличения

На этом RAID5 был создан том ext4fs и сделан доступным в локальной сети как шара //NAS-TEST/NAS-test/. Затем файлы были записаны на эту шару. На Рис.2 показана файловая система, записанная на это устройство NAS.

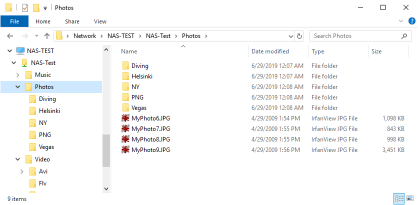

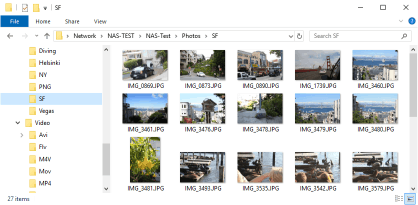

Файловая система на устройстве NAS
Рис.2. Файловая система на устройстве NAS.
Кликните по изображению для его увеличения

Затем был удалена папка SF с файлами jpg.
Файловая система на устройстве NAS с удаленной папкой SF
Рис.3. Файловая система на устройстве NAS с удаленной папкой SF.
Кликните по изображению для его увеличения

При этом один диск в RAID5 отказал, что сделало ситуацию еще хуже. Его статус S.M.A.R.T. стал красным (отказ), и скоро диск совсем перестал работать.
Отказавший диск в RAID5

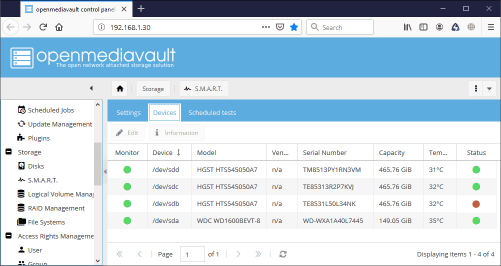

Рис.4. Отказавший диск в RAID5.
Кликните по изображению для его увеличения

Из-за этого отказа шара на устройстве NAS стала недоступной в локальной сети.

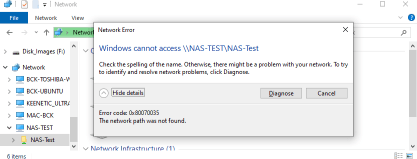

Недоступная шара на устройстве NAS
Рис.5. Недоступная шара на устройстве NAS.
Кликните по изображению для его увеличения

Восстановление данных:
Как было указано выше в этой статье, диски должны быть извлечены из устройства NAS и подсоединены к компьютеру с установленной R-Studio, и восстановление данных должно происходить на этом компьютере.

1. Запустите R-Studio и найдите mdadm RAID5 от устройства NAS и его компоненты.

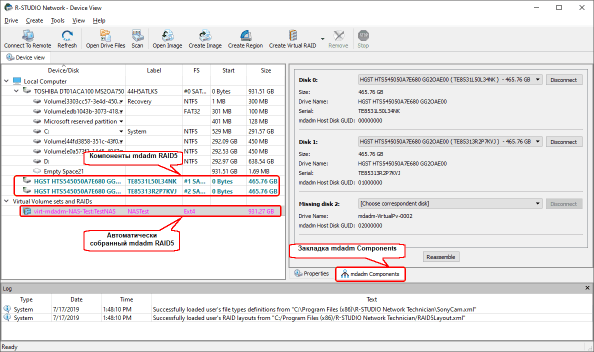

mdadm RAID5 в R-Studio
Рис.6. mdadm RAID5 в R-Studio.
Кликните по изображению для его увеличения

Вы можете добавить компоненты RAID5 и вручную, если R-Studio не сможет автоматически найти какие-либо самостоятельно. См. справку по R-Studio: Работа с Linux mdadm RAID.

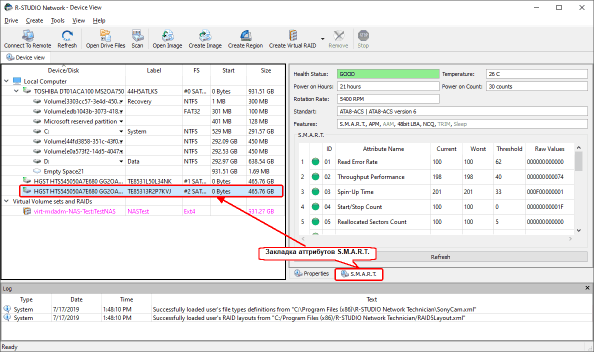

2. Затем немедленно проверьте статус S.M.A.R.T. компонентов RAID5. Выберите диск и его закладку S.M.A.R.T.

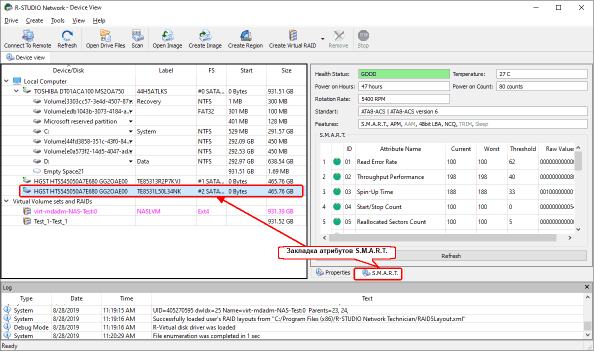

Аттрибуты S.M.A.R.T. компоненты RAID5
Рис.7. Аттрибуты S.M.A.R.T. компоненты RAID5.
Кликните по изображению для его увеличения
В нашем случае все компоненты исправны, и мы можем восстанавливать данные прямо с физических дисков, а не с их образов.

3. Дважды кликните по mdadm RAID5 и подождите пока R-Studio найдет все файлы. Найдите удаленную папку и перейдите в нее для просмотра ее файлов.
Удаленная папка в R-Studio

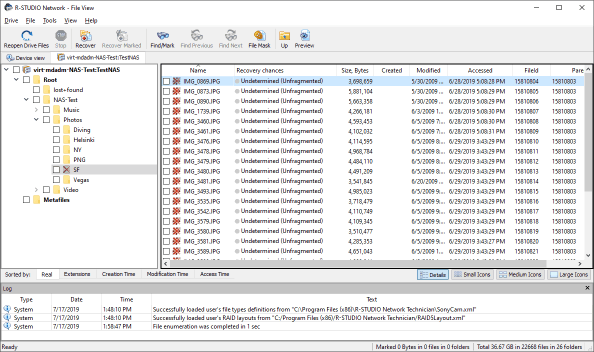

Рис.8. Удаленная папка в R-Studio
Кликните по изображению для его увеличения

4. Проверьте шансы на восстановление для удаленных файлов. Кликните правой кнопкой по файлу и выберите Recheck Recovery Chances во всплывающем меню.
Проверка шансов на восстановление

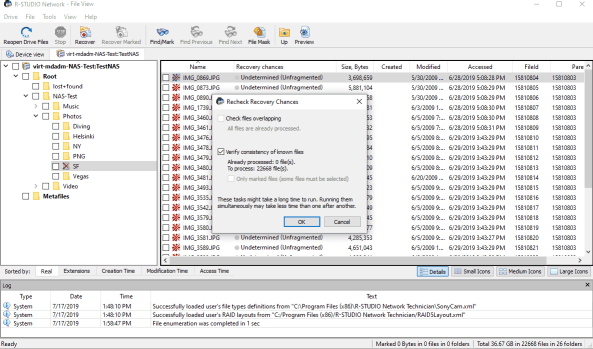

Рис.9. Проверка шансов на восстановление.
Кликните по изображению для его увеличения

Выберите Verify consistency of known files на диалоге Recheck Recovery Chances для улучшения точности оценки шансов.
Шансы на восстановление

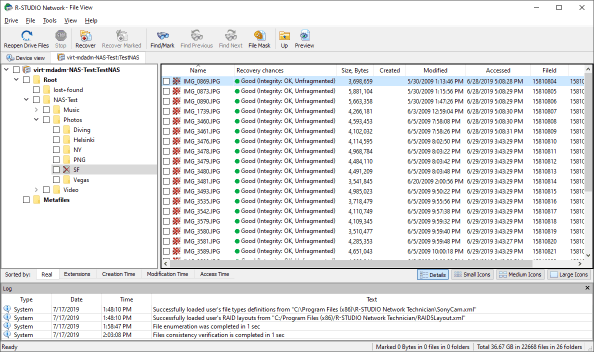

Рис.10. Шансы на восстановление.
Кликните по изображению для его увеличения

5. Вы можете искать отдельные файлы и просматривать их.
Для графических файлов это можено сделать двумя способами:

a) Просматривая их как иконки.

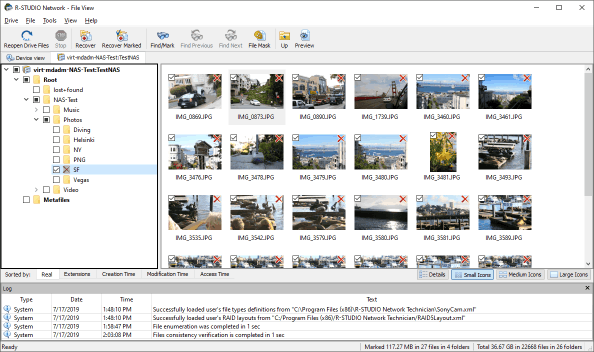

Графические файлы как маленькие иконки

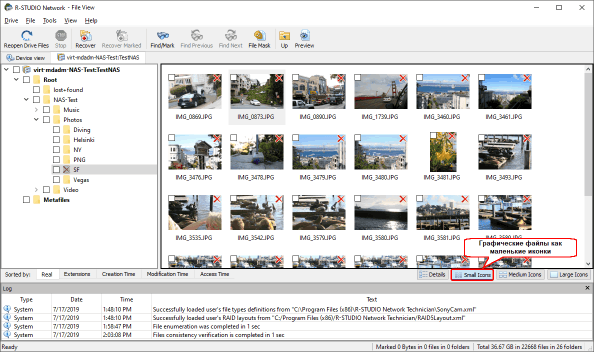

Рис.11. Графические файлы как маленькие иконки.
Кликните по изображению для его увеличения

Можно выбрать закладки с маленькими иконками (Small Icons), средними иконками (Medium Icons), или большими (Large Icons), как вам будет удобно.

b) Просматривая отдельный файл во встроенном просмотрщике. Дважды кликните по файлу чтобы его увидеть.

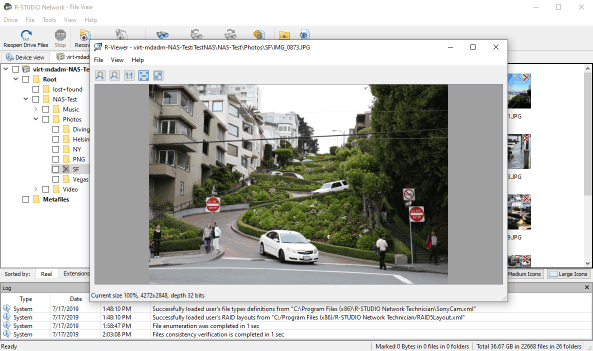

Просмотрщик файлов
Рис.12. Просмотрщик файлов.
Кликните по изображению для его увеличения

Файловый просмотрщик в R-Studio поддерживает множество файловых форматов, включая практически все графические, видео и аудио файлы, и документы Microsoft Office, Open/Libre Office и pdf. Он проигрывает/показывает их без установленных программ для работы с ними.

Вы можете также искать индивидуальные файлы и папки. См. справку по R-Studio: Поиск Файла.

6. Отметьте файлы для восстановления
Файлы, отмеченные для восстановления
Рис.13. Файлы, отмеченные для восстановления.
Кликните по изображению для его увеличения

Когда все отмеченные файлы помечены, кликните по кнопке Recover Marked и укажите место для записи восстановленных файлов и другие параметры восстановления.
Параметры восстановления

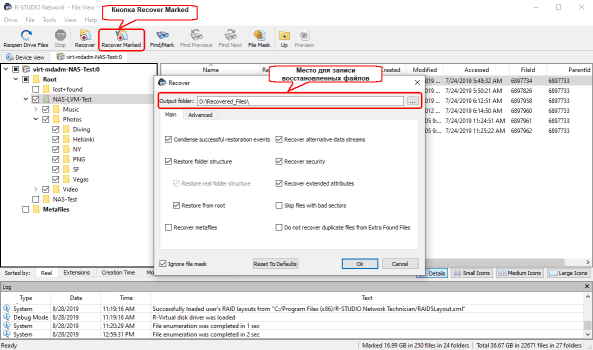

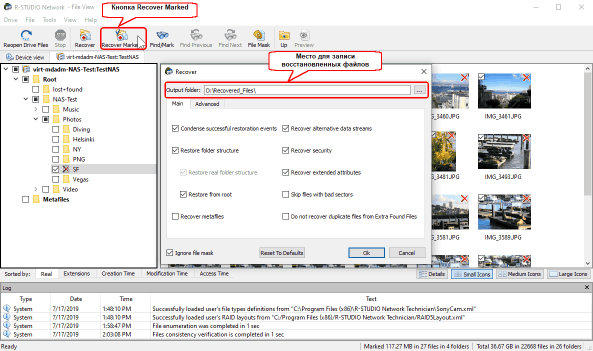

Рис.14. Параметры восстановления.
Кликните по изображению для его увеличения

См. справку по R-Studio: Восстановление Данных. Основные Операции.

Когда все параметры указаны, кликните по кнопке OK, и R-Studio и начнет процесс восстановления файлов, показывая его прогресс.

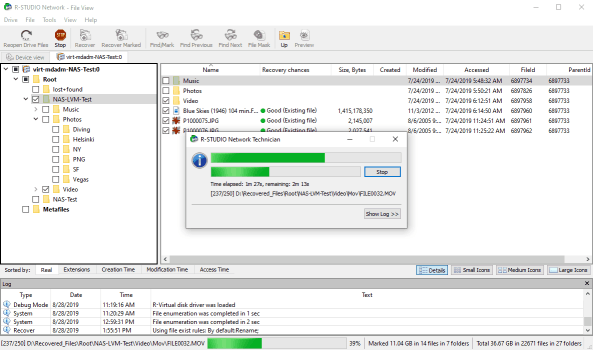

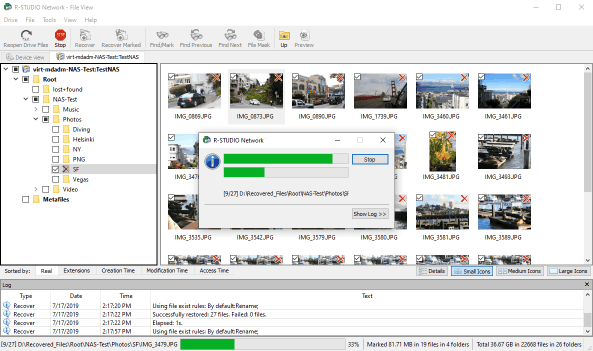

Прогресс в восстановлении файлов
Рис.15. Прогресс в восстановлении файлов.
Кликните по изображению для его увеличения

После завершения восстановления вы можете перейти в папку с сохраненными файлами и просмотреть их.
Восстановленные файлы

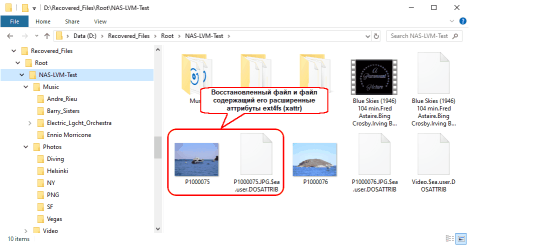

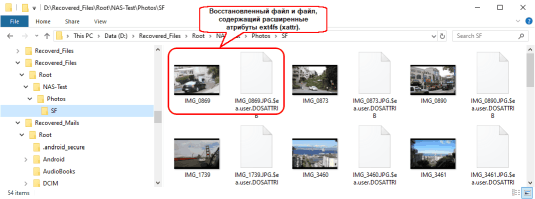

Рис.16. Восстановленные файлы.
Кликните по изображению для его увеличения

Устройство NAS, основанное на технологиях mdadm RAID/LVM2
Конфигурация устройства NAS:
В этой конфигурации используется другой набор устройств хранения данных: диски на 1 ТБ и два по 500 ГБ. Рис.17 показывает этот набор дисков.
Набор дисков для устройства NAS, основанного на технологиях mdadm RAID/LVM2

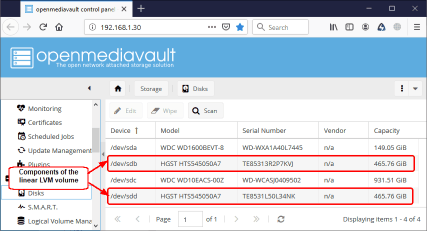

Рис.17. Набор дисков для устройства NAS, основанного на технологиях mdadm RAID/LVM2.
Кликните по изображению для его увеличения

В этом случае наилучший компромисс между местом для хранения данных и надежностью - создание линейного (последовательного) тома LVM2 из двух дисков на 500 ГБ и затем создать RAID1 (зеркало) из диска на 1 ТБ и линейного тома LVM2. Рис.18 показывает эту конфигурацию.

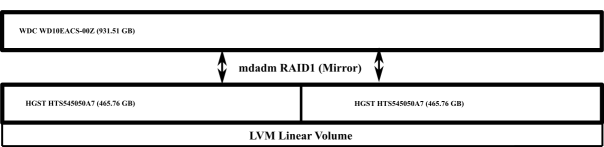

Конфигурация томов у устройства NAS, основанного на технологиях mdadm RAID/LVM2
Рис.18. Конфигурация томов у устройства NAS, основанного на технологиях mdadm RAID/LVM2
Кликните по изображению для его увеличения

На этом RAID1 был создан том ext4fs и сделан доступным в локальной сети как шара //NAS-TEST/NASTest/. На нее были записаны файлы. Рис.19 показывает файловую систему, записанную на это устройство NAS.

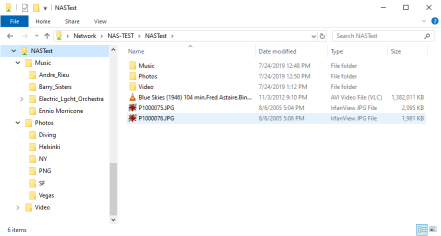

Файловая система на устройстве NAS
Рис.19. Файловая система на устройстве NAS.
Кликните по изображению для его увеличения

Затем диск на 1 ТБ отказал, и шара стала недоступна в сети.

Тперь нужно провести специальную процедуру восстановления данных для возвращения всех файлов назад.

Восстановление данных:
Снова диски должны быть извлечены из устройства NAS и подключены к компьютеру с установленной R-Studio, и восстановление данных должно происходить на этом компьютере.

1. Запустите R-Studio и найдите диски с устройства NAS и автоматически созданный RAID1.
 mdadm RAID1 и его компоненты в R-Studio

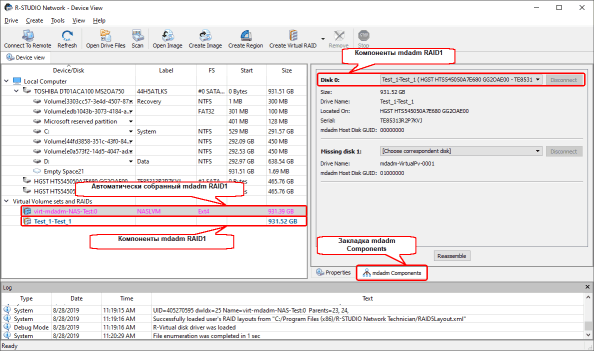

Рис.20. mdadm RAID1 и его компоненты в R-Studio.
Кликните по изображению для его увеличения

R-Studio должна создать их автоматически, обнаруживая параметры этого RAID'а. Вы также можете добавить компоненты RAID1 вручную, если R-Studio не сможет автоматически обнаружить какие-нибудь. См. справку по R-Studio: Работа с Linux mdadm RAID.

Компонентом этого mdadm RAID1 является другой сложный дисковый объект - том LVM Test_1-Test_1.

2. Для проверки состояния S.M.A.R.T. для жестких дисков из этого устройства NAS нам надо найти их на панели Device View. Выберите объект Test_1-Test_1 и его жесткие диски.

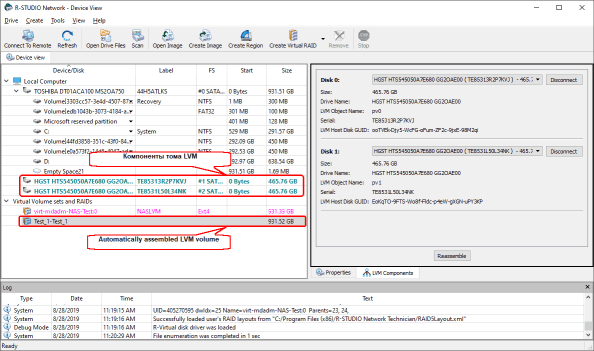

Том LVM2 и его компоненты в R-Studio
Рис.21. Том LVM2 и его компоненты в R-Studio.
Кликните по изображению для его увеличения

Проверьте состояние S.M.A.R.T. этих жестких дисков, выбрав диск на панели Device View и его закладку S.M.A.R.T.
Атрибуты S.M.A.R.T. компонентов LVM2
Рис.22. Атрибуты S.M.A.R.T. компонентов LVM2.
Кликните по изображению для его увеличения

3. R-Studio автоматически нашла валидную файловую систему на этом mdadm RAID1 (объект virt-mdadm-NAS-Test:0). Дважды кликните по нему и подождите пока R-Studio найдет все файлы.

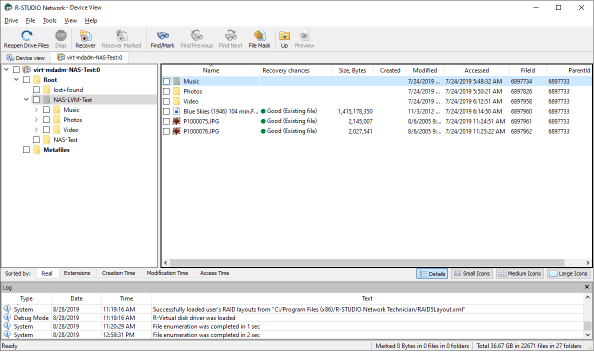

Файловая система на устройстве NAS
Рис.23. Файловая система на устройстве NAS.
Кликните по изображению для его увеличения

Файлы не удалялись с этого устройства NAS, и R-Studio сразу смогла определить шансы на успешное восстановление файлов. Поэтому не нужно их снова перепроверять.

4. Вы можете искать отдельные файлы и просматривать их.
R-Studio может показать графические файлы как иконки.
Графические файлы, показанные как иконки

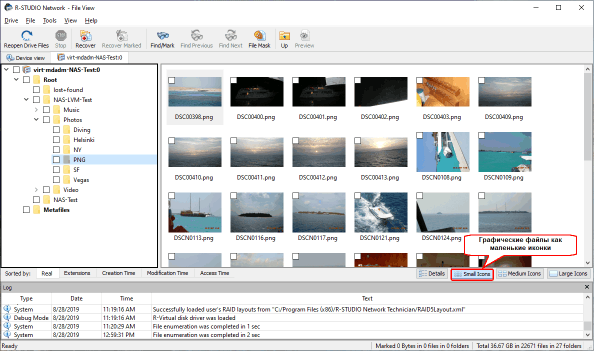

Рис.24. Графические файлы, показанные как иконки.
Кликните по изображению для его увеличения

Множество других файлов могут быть показаны во встроенном просмотрщике. Дважды кликните по файлу для его воспроизведения.

Файловый просмотрщик в R-Studio поддерживает множество файловых форматов, включая практически все графические, видео и аудио файлы, и документы Microsoft Office, Open/Libre Office и pdf. Он проигрывает/показывает их без установленных программ для работы с ними.
Файл с фильмом, воспроизводимый в просмотрщике

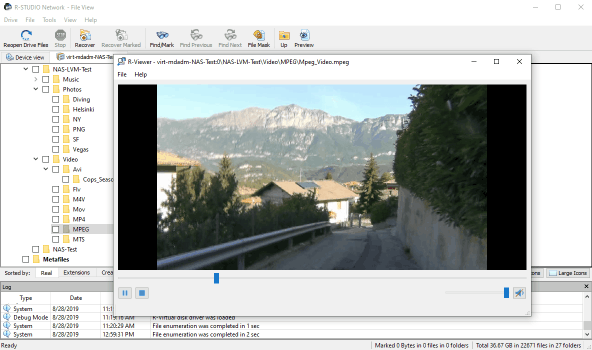

Рис.25. Файл с фильмом, воспроизводимый в просмотрщике.
Кликните по изображению для его увеличения

Вы можете также искать отдельные файлы. См. справку по R-Studio: Поиск Файла.

5. Отметьте файлы для восстановления.

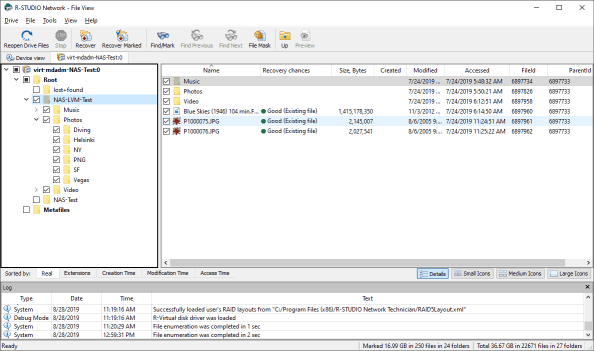

Файлы, отмеченные для восстановления
Рис.26. Файлы, отмеченные для восстановления.
Кликните по изображению для его увеличения

Когда все отмеченные файлы помечены, кликните по кнопке Recover Marked и укажите место для записи восстановленных файлов и другие параметры восстановления.
Параметры восстановления
Рис.27. Параметры восстановления.
Кликните по изображению для его увеличения.

В большинстве случаев их значения можно оставить по умолчанию. См. справку по R-Studio: Восстановление Данных. Основные Операции

Когда все параметры заданы, кликните кнопку OK, и R-Studio начнет восстановление файлов, показывая его прогресс.
Прогресс восстановления
Рис.28. Прогресс восстановления.
Кликните по изображению для его увеличения

Как только восстановление закончится, можно перейти в папку, куда были записаны восстановленные файлы и просмотреть их.
Восстановленные файлы
Рис.29. Восстановленные файлы.
Кликните по изображению для его увеличения

Заключение
В наших обоих случаях восстановления данных с устройств NAS R-Studio восстановила конфигурацию RAID'а автоматически даже для сложных томов mdadm/LVM2 volumes, нашла удаленные файлы и папки, и смогла восстановить все, даже удаленные, файлы.
