  • Как подключить виртуальные RAID'ы и тома LVM/LDM к операционной системе

В этой статье мы хотели бы привлечь внимание специалистов по восстановлению данных к одному свойству программы R-Studio Technician, которое позволяет подключать любой виртуальный объект, присутствующий на панели Device view, к операционной системе. Таким объектом может быть простой образ диска, виртуальный RAID, любой том, созданный поддерживаемым менеджером логических томов, или комбинации таких объектов. Файлы на таких дисках / разделах становятся доступными операционной системе или любой программе, установленной в ней.

У этого свойства есть два применения:

  • Очень часто задачей является не восстановление файлов с таких объектов, а просмотр их структуры папок и файлов, используя их родные приложения, копирование их в другое место, и т.п. Например, у вас есть образ старого диска и вам надо скопировать несколько отдельных файлов, которые можно воспроизвести только определенным приложением. Или вам надо найти определенный проект с видео или музыкой. Вместо того чтобы копировать все такие проекты при помощи R-Studio в другое место, вы сможете просто просмотреть такой образ, подключенный как раздел, и найти необходимый проект, используя его родное приложение.
  • Иногда R-Studio Technician может успешно создать очень сложный виртуальный объект, который другие программы по восстановлению данных создать не способны. С другой стороны, такие объекты могут иметь такие файловые системы, которые R-Studio Technician пока не поддерживает. В этом случае R-Studio Technician может создать такой виртуальный объект и подключить его к родительской операционной системы. А другая программа по восстановлению данных, которая поддерживает такую файловую систему, может использоваться для фактического восстановления данных.

Ниже мы покажем вам как подключить такие виртуальные объекты, созданные в R-Studio Technician, к родительской операционной системе, и затем использовать другую программу по восстановлению данных для получения доступа к файлам на таком объекте.

Установка для теста
Для простоты и четкости мы в нашем примере используем очень простой виртуальный объект. В реальных случаях такие объекты могут быть очень сложными.

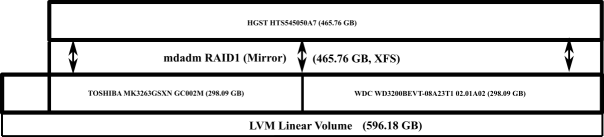

Тестовым объектом является RAID 1 (зеркало), состоящего из линейного (последовательного) тома LVM2 из двух жестких дисков по 320 ГБ и жестким диском в 500 ГБ. Он был создан в Openmediavault, программы NAS с открытым кодом.
Схема виртуального объекта
Схема виртуального объекта
Кликните по изображению для его увеличения

RAID был отформатирован как том XFS, файловой системы, которую R-Studio Technician не поддерживает.

После чего жесткий диск в 500 ГБ был удален из этой схемы, что оставило доступным только том LVM. Задача заключается в том, чтобы получить доступ к файлам на этом томе.

Мы будем использовать Active@ UNERASER (бесплатная программа) как совместимая с XFS программа для восстановления данных. Мы выбрали ее из-за ее простого интерфейса и надежной работы. Вы можете использовать любую другую программу восстановления данных, которую вы предпочитаете.

Создание виртуального физического диска в родительской операционной системеё
1. Подключите два диска к компьютеру с установленной R-Studio Technician, включите компьютер, и запустите R-Studio Technician.

Мы рекомендуем вам использовать образы, а не реальные жесткие диски, в реальных случаях восстановления данных.

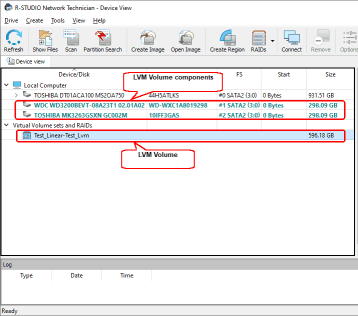

После запуска R-Studio Technician автоматически соберет наш том LVM. Однако она не может получить доступ к файлам потому что она не сможет распознать том XFS.
Том LVM, собранный в R-Studio Technician
Том LVM, собранный в R-Studio Technician
Кликните по изображению для его увеличения

Теперь нам надо подключить этот объект LVM к системе с целью сделать его доступным для другой программы которая должна быть способной работать с томами XFS.

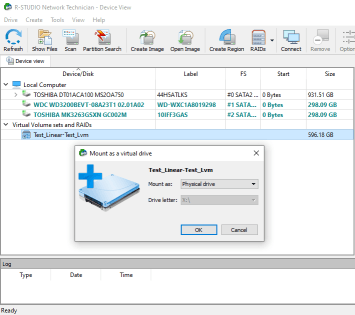

2. Кликните правой кнопкой и выберите Mount в контекстном меню. Появится диалог "Mount as a virtual drive".
Подключение виртуального объекта к системе
Подключение виртуального объекта к системе
Кликните по изображению для его увеличения

3. Выберите "Mount as: Physical drive" и кликните по кнопке OK. При необходимости вы также можете подключить объект как раздел. Обратитесь к сетевой справке по R-Studio Technician для того, чтобы узнать какая опция больше подходит для вашего случая: Connecting Virtual Objects to the System as Virtual Drives.

* Подключенный виртуальный объект появится как отдельный объект на панели Device view в R-Studio Technician.

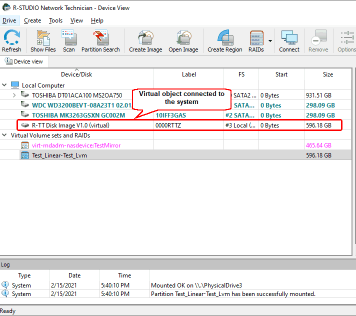

Виртуальный объект, подключенный к системе как виртуальный физический диск.
Виртуальный объект, подключенный к системе как виртуальный физический диск.
Кликните по изображению для его увеличения

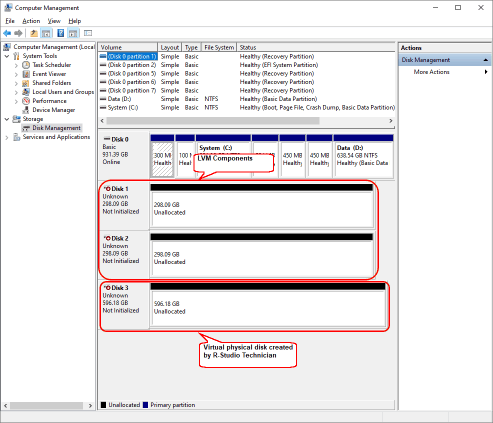

Этот объект также появится и на закладке Disk Management в Computer Management.
Виртуальный объект, созданный R-Studio Technician
Виртуальный объект, созданный R-Studio Technician
Кликните по изображению для его увеличения

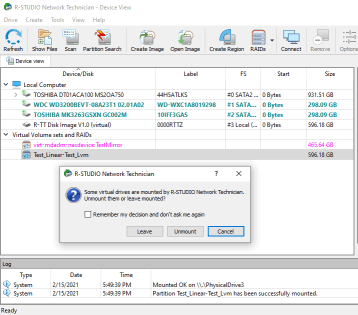

Затем надо закрыть R-Studio Technician чтобы она не мешала работе другой программы, которая будет работать с подключенными объектами. R-Studio Technician покажет предупреждение что некоторые ее объекты останутся подключенными к системе.
Объекты которые останутся подключенными после закрытия R-Studio Technician
Объекты которые останутся подключенными после закрытия R-Studio Technician
Кликните по изображению для его увеличения

Получение доступа к файлам на виртуальным физическом диске
1. Запустите Active@ UNERASER и найдите виртуальный физический диск, созданный R-Studio Technician и объект LVM, созданный самим Active@ UNERASER.

Обратите внимание что программа Active@ UNERASER не смог найти никаких следов раздела XFS на объекте LVM, который они и создала.

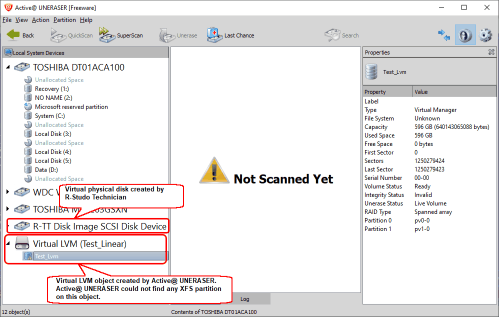

Объект LVM в Active@ UNERASER
Объект LVM в Active@ UNERASER
Кликните по изображению для его увеличения

Напротив, программа Active@ UNERASER нашла некоторые признаки что на виртуальном физическом диске, созданном R-Studio Technician, могут быть разделы.

2. Кликните QuickScan Now

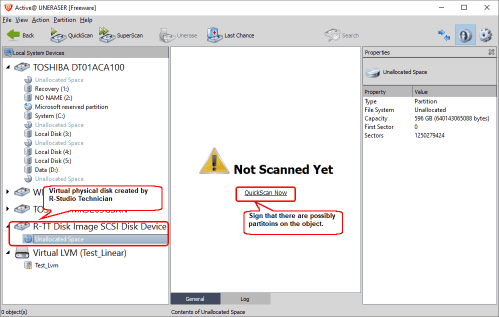

Виртуальный физический диск созданный R-Studio Technician
Виртуальный физический диск созданный R-Studio Technician
Кликните по изображению для его увеличения

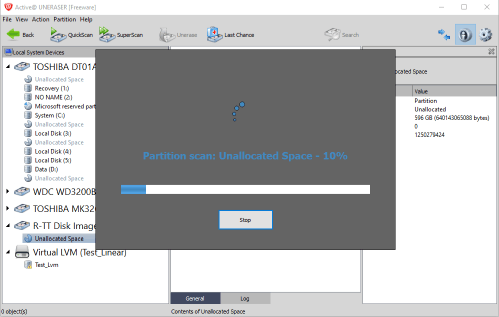

Теперь дождитесь окончания QuickScan.
Прогресс QuickScan
Прогресс QuickScan
Кликните по изображению для его увеличения

Кстати, QuickScan не всегда быстрый.

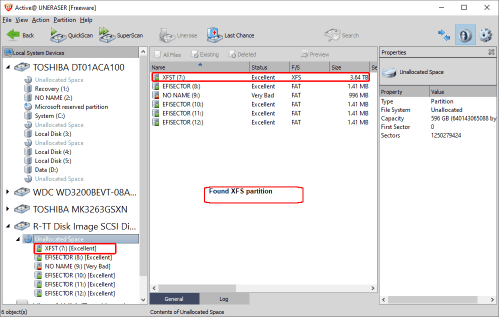

3. Определите где найденный раздел XFS
Found XFS partition
Found XFS partition
Кликните по изображению для его увеличения

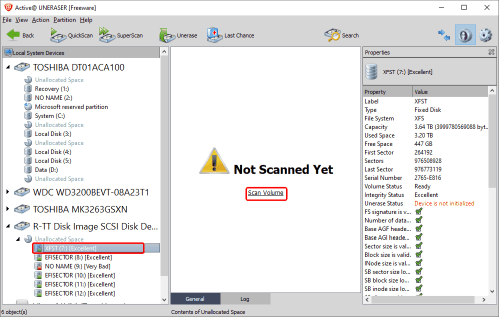

4. Select the XFST partition and click "Scan Volume"
Раздел XFST
Раздел XFST
Кликните по изображению для его увеличения

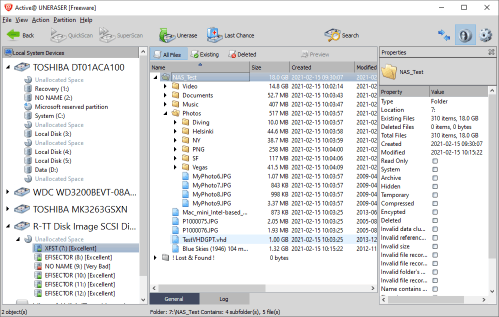

* Active@ UNERASER покажет папки и файлы, найденные на разделе.
Файлы, найденные на разделе
Файлы, найденные на разделе
Кликните по изображению для его увеличения

Мы можем просмотреть папки и посмотреть файлы путем двойного клика. Это позволит нам убедиться в том, что файловая система на виртуальном физическом диске, созданном R-Studio Technician, успешно восстановлена. .

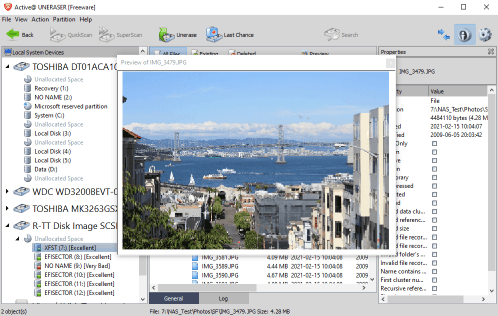

Просмотр файла
Просмотр файла
Кликните по изображению для его увеличения

Надо снова запустить R-Studio Technician для отключения виртуального физического диска. Для этого кликните по подключенному диску и выберите "Unmount" из контекстного меню.

Заключение
Наша статья показала что R-Studio способна подключить созданные ей виртуальные объекты к системе и сделать их доступными к самой системе и к другим программам, включая другие программы для восстановления данных.
