Travailler avec des structures RAID avancées



Top  Previous  Next

R-Studio vous permet de créer et de traiter des structures RAID 5 personnalisées très complexes

Pour l'exemple, créons un RAID 5 avec la structure suivante :

Trois disques,

Taille des blocs : 64 Ko

Décalage : 32 768 secteur (64 Ko)

Ordre des blocs :



A

B

C

1

PD

1

2

2

PD

3

4

3

PD

5

6

4

7

PD

8

5

9

PD

10

6

11

PD

12

7

13

14

PD

8

15

16

PD

9

17

18

PD

Pour créer un tel RAID 5,

1

Cliquez sur le bouton Créer des ensembles de volumes virtuels ou RAID  et sélectionnez Créer un RAID à blocs virtuels et auto-détecter

ou sélectionnez Créer un RAID à blocs virtuels et auto-détecter dans le menu Créer.

Vérifiez que la case Appliquer immédiatement les modifications de l'onglet Parents ne soit pas cochée. Cela empechera R-Studio de tenter d'appliquer la configuration RAID avant que vous la finalisiez.

2

Glissez les objets requis du volet Lecteurs de l'onglet Parents et sélectionnez RAID 5 dans le type de RAID

Click to expand/collapse Autres façons d'ajouter des objets

Faites un clic droit sur l'onglet Parents et sélectionnez la partition souhaitée dans le menu contextuel ,

ou

Faites un clic droit sur la partition dans la fenêtre Lecteurs, sélectionnez Ajouter au RAID dans le menu contextuel, et sélectionnez l'objet RAID que vous souhaitez ajouter la partition.

Ces objets peuvent être des disques durs, des disques logiques, ou des images. Vérifiez que les objets soient correctement placés.

Boutons Contrôle de l'objet

Localiser

Cliquer sur ce bouton pour localiser l'objet sélectionné dans la fenêtre Lecteurs.

Ajouter de l'espace vide/Ajouter un disque manquant

Cliquer sur ce bouton pour ajouter un objet espace vide ou disque manquant au RAID

Supprimer

Cliquer sur ce bouton pour supprimer l'objet sélectionné depuis le RAID

Déplacer vers le haut

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le haut dans le RAID

Déplacer vers le bas

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le bas dans le RAID

Synchroniser les décalages

Cliquer sur ce bouton pour que le décalage soit le même pour tous les objets dans le RAID

3

Spécifiez la taille du bloc et les paramètres de décalage dans l'onglet Parents

Ignorez le champ Ordre des blocs.

4

Entrez manuellement 9 dans Nombre de lignes dans l'onglet Parents

L'ordre des blocs deviendra Personnalisé.

5

Entrez l'ordre des blocs dans le tableau dans l'onglet Parents

Utilisez la fenêtre Séquences RAID pour vous déplacer d'une rangée à l'autre.

Avec le clavier : flèches pour naviguer, chiffres, et touche p pour entrer l'ordre des blocs.

Avec la souris : faites un clic droit sur la cellule et sélectionnez le numéro ou la parité dans le menu contextuel. Si la table des blocs est trop grande, il vaut mieux utiliser le clavier pour entrer les chiffres.

Corrections : R-Studio vous dira si des chiffres ne sont pas corrects. Allez dans la bonne cellule et entrez la valeur correcte. Utilisez la touche Supprimer pour effacer une cellule.

Effacer la table : Faites un clic droit sur la table et sélectionnez Tout effacer dans le menu contextuel.

6

Lorsque vous avez terminé d'entrer les informations, cliquez sur le bouton Appliquer dans l'onglet Parents

>

L'objet RAID 1 à blocs virtuels peut maintenant être traité comme des lecteurs/volumes réguliers

Si R-Studio détecte un système de fichier valide sur cet objet RAID, un objet partition apparaîtra dans la fenêtre Lecteurs.

Fichiers de description pour les configurations RAID montre le fichier de description RAID pour cette configuration RAID.

Vous pouvez aussi vérifier la cohérence RAID, si nécessaire. Consultez la page d'aide Vérification de la cohérence RAID pour plus d'informations.

RAID 5 avancés

Un autre exemple est un raid avec la structure suivante - qui est assez proche de celles utilisées dans les cartes RAID internes Mac Pro avec 4 disques durs -.

Quatre disques,
Taille des blocs : 512 KB (1024 secteurs)
Décalage : 32768 secteurs (64 KB)
Ordre des blocs :

Séquence 1

Séquence 2

Séquence 3

Séquence 4

A

B

C

D

A

B

C

D

A

B

C

D

PD

1

2

PD

3

4

PD

5

6

PD

7

8

Comme vous pouvez le voir, cette structure ne peut rentrer directement dans une table d'ordre des blocs 2D standard. Il est tout de même possible de créer une telle structure RAID depuis la fenêtre Séquence RAID.

Pour créer ce RAID,

1Cliquez sur le bouton Créer des jeux de volumes ou des RAIDs virtuels et sélectionnez Créer un RAID à blocs virtuels et auto-détecter

ou sélectionnez Créer un RAID à blocs virtuels et auto-détecter dans le menu Créer

Vérifiez que la case Appliquer immédiatement les modification de l'onglet Parents soit décochée. Cela empechera R-Studio d'essayer d'appliquer la configuration RAID avant qu'elle ne soit finalisée.

2Faites glisser les objets requis depuis la fenêtre Lecteurs vers l'onglet Parents et sélectionnez RAID 5 dans le type de RAID

Click to expand/collapse Autres façons d'ajouter des objets

Faites un clic droit sur l'onglet Parents et sélectionnez la partition souhaitée dans le menu contextuel ,

ou

Faites un clic droit sur la partition dans la fenêtre Lecteurs, sélectionnez Ajouter au RAID dans le menu contextuel, et sélectionnez l'objet RAID que vous souhaitez ajouter la partition.

Ces objets peuvent être des disques durs, des disques logiques ou des images. Vérifiez que ces objets soient correctement placés.

Boutons Contrôle de l'objet

Localiser

Cliquer sur ce bouton pour localiser l'objet sélectionné dans la fenêtre Lecteurs.

Ajouter de l'espace vide/Ajouter un disque manquant

Cliquer sur ce bouton pour ajouter un objet espace vide ou disque manquant au RAID

Supprimer

Cliquer sur ce bouton pour supprimer l'objet sélectionné depuis le RAID

Déplacer vers le haut

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le haut dans le RAID

Déplacer vers le bas

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le bas dans le RAID

Synchroniser les décalages

Cliquer sur ce bouton pour que le décalage soit le même pour tous les objets dans le RAID

3Renseignez les paramètres de Taille de bloc et de Décalage de l'onglet Parents

Laissez de côté le champ Ordre des blocs.

4Entrez manuellement 3 dans Nombre de rangées de l'onglet Parents et changez l'Ordre des blocs en Personnalisé
5Cliquez avec le bouton droit sur la fenêtre Séquence RAID et sélectionnez Tout supprimer. Entrez manuellement 3 dans Nombre de rangées de l'onglet Parents et changez l'Ordre des blocs en Personnalisé
6Cliquez avec le bouton droit sur la Cellule 1 de la table de l'ordre des blocs et sélectionnez Créer une nouvelle séquence.
7Cliquez avec le bouton droit sur la Cellule 2 de la table de l'ordre des blocs et sélectionnez Ajouter à la séquence. Faites de même pour la Cellule 3.
8Cliquez avec le bouton droit sur la Cellule 4 de la table de l'ordre des blocs et sélectionnez Créer une nouvelle séquence.
9Cliquez avec le bouton droit sur la Cellule 5 de la table de l'ordre des blocs et sélectionnez Ajouter à la séquence. Faites de même pour la Cellule 6.

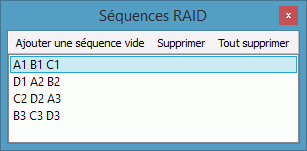

Recommencez ces étapes jusqu'à ce que la fenêtre Séquence RAID contienne 4 séquence de 3 disques :

Click to enlarge
Fenêtre de séquence
10Sélectionnez la première ligne de la fenêtre Séquence RAID, cliquez avec le bouton droit sur la Cellule 1 de la table de l'ordre des blocs et sélectionnez Parité des données.

Si des séquences inutiles apparaissent, cliquez dessus avec le bouton droit dans la fenêtre Séquence RAID, et sélectionnez Supprimer.

11Cliquez avec le bouton droit sur la Cellule 2 de la table de l'ordre des blocs et sélectionnez 1. Faites de même avec la Cellule 3, mais sélectionnez 2.

Si des séquences inutiles apparaissent, cliquez dessus avec le bouton droit dans la fenêtre Séquence RAID, et sélectionnez Supprimer.

12Allez à la séquence suivante de la fenêtre Séquence RAID et répétez la même procédure pour les cellules 4, 5 et 6.

Faites de même pour toutes les séquences jusqu'à ce que toutes les cellules de la table de l'ordre des blocs de l'onglet Parents soient remplies.

>

L'objet RAID 1 à blocs virtuels peut maintenant être traité comme des lecteurs/volumes réguliers

Si R-Studio détecte un système de fichier valide sur cet objet RAID, un objet partition apparaîtra dans la fenêtre Lecteurs.

Fichiers de description pour les configurations RAID montre le fichier de description RAID pour cette configuration RAID.

Vous pouvez aussi vérifier la cohérence RAID, si nécessaire. Consultez la page d'aide Vérification de la cohérence RAID pour plus d'informations.

Configuration RAID 6 avancée

Pour l'exemple, nous allons créer un RAID 6 avec la structure suivante :

Cinq disques,
Taille des blocs : 64 KB
Décalage : 0
Ordre des blocs :



A

B

C

D

E

1

RS

1

2

3

PD

2

4

5

6

PD

RS

3

8

9

PD

RS

7

4

12

PD

RS

10

11

5

PD

RS

13

14

15

6

PT

PT

PT

PT

PT

PD est parité des données;

PT est parité de tous;

RS est Reed-Solomon;

Les rangées 1 à 5 utilisent deux types de correction d'erreur : parité de données (xor) et Reed-Solomon. Ainsi la rangée 1 utilise les blocs A1 et E1, la rangée 2 utilise les blocs D2 et E2, et ainsi de suite.

La rangée 6 est utilisée pour la correction des erreurs des colonnes. Ainsi la colonne A utilise le bloc A6, la colonne B le bloc B6, et ainsi de suite. La Parité de tous est utilisée pour la correction d'erreur.

1Cliquez sur le bouton Créer des jeux de volumes ou des RAIDs virtuels et sélectionnez Créer un RAID à blocs virtuels et auto-détecter

ou sélectionnez Créer un RAID à blocs virtuels et auto-détecter dans le menu Créer

Vérifiez que la case Appliquer immédiatement les modification de l'onglet Parents soit décochée. Cela empechera R-Studio d'essayer d'appliquer la configuration RAID avant qu'elle ne soit finalisée.

2Faites glisser les objets requis depuis la fenêtre Lecteurs vers l'onglet Parents et sélectionnez RAID 5 dans le type de RAID

Click to expand/collapse Autres façons d'ajouter des objets

Faites un clic droit sur l'onglet Parents et sélectionnez la partition souhaitée dans le menu contextuel ,

ou

Faites un clic droit sur la partition dans la fenêtre Lecteurs, sélectionnez Ajouter au RAID dans le menu contextuel, et sélectionnez l'objet RAID que vous souhaitez ajouter la partition.

Ces objets peuvent être des disques durs, des disques logiques ou des images. Vérifiez que ces objets soient correctement placés.

Boutons Contrôle de l'objet

Localiser

Cliquer sur ce bouton pour localiser l'objet sélectionné dans la fenêtre Lecteurs.

Ajouter de l'espace vide/Ajouter un disque manquant

Cliquer sur ce bouton pour ajouter un objet espace vide ou disque manquant au RAID

Supprimer

Cliquer sur ce bouton pour supprimer l'objet sélectionné depuis le RAID

Déplacer vers le haut

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le haut dans le RAID

Déplacer vers le bas

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le bas dans le RAID

Synchroniser les décalages

Cliquer sur ce bouton pour que le décalage soit le même pour tous les objets dans le RAID

3Renseignez les paramètres de Taille de bloc et de Décalage de l'onglet Parents

Laissez de côté le champ Ordre des blocs.

4Entrez manuellement 6 dans Nombre de rangées de l'onglet Parents
5Entrez l'ordre des blocs dans la table de l'onglet Parents

vous pouvez entrer soit un nombre de blocs, soit un bloc de correction d'erreur d'un des types suivants :

PD

Parité de données

PT

Parité de tous

RS

Reed-Solomon

PR

Pièce de rechange

I

Ignorer

Note : ne spécifiez un bloc de correction d'erreur que quand la séquence correcte est sélectionnée dans la fenêtre Séquences RAID.

Avec le clavier : flèches pour naviguer, chiffres et touches rs, pd, pt, pr et i pour entrer l'ordre des blocs.

Avec la souris : cliquez avec le bouton droit sur la cellule et sélectionnez le numéro ou la parité dans le menu contextuel. Si la table des blocs est trop large, utilisez plutôt le clavier pour entrer les chiffres.

Pour les rangées :

Sélectionnez la bonne séquence de rangées dans la fenêtre Séquences RAID, sélectionnez la cellule dans la table RAID, et entrée la valeur. R-Studio génère automatiquement ces séquences quand vous ajoutez des parents RAID.

Pour les colonnes et les séquences arbitraires :

Il vous faudra créer ces séquences et ajouter leurs blocs respectifs manuellement.

Pour créer une séquence : Cliquez sur Ajouter vierge dans la fenêtre Séquences RAID ou sélectionnez Créer une nouvelle séquence dans le menu contextuel de l'onglet Parents.

Pour ajouter un bloc à une séquence : Cliquez avec le bouton droit sur la cellule correspondante et sélectionnez Ajouter à la séquence dans le menu contextuel de l'onglet Parents.

Pour retirer un bloc d'une séquence : Cliquez avec le bouton droit sur la cellule correspondante et sélectionnez Retirer de la séquene dans le menu contextuel de l'onglet Parents.

6Une fois les informations entrées, cliquez sur le bouton Appliquer de l'onglet Parents

>

L'objet RAID 1 à blocs virtuels peut maintenant être traité comme des lecteurs/volumes réguliers

Si R-Studio détecte un système de fichier valide sur cet objet RAID, un objet partition apparaîtra dans la fenêtre Lecteurs.

Fichiers de description pour les configurations RAID montre le fichier de description RAID pour cette configuration RAID.

Vous pouvez aussi vérifier la cohérence RAID, si nécessaire. Consultez la page d'aide Vérification de la cohérence RAID pour plus d'informations.
