DeepSpar Disk Imager™

Top  Previous  Next

DeepSpar Disk Imager™ (DDI) est un périphérique de traitement d'image spécifiquement conçu pour la récupération de données depuis des disques durs défaillants. Il permet d'augmenter grandement la vitesse du traitement de l'image, la précision et l'intégrité des données récupérées sur de tels disques.

Les principales caractéristiques proposées par DDI pour travailler sur des disques durs sont les suivantes :

Accès direct à faible niveau à un disque dur en outrepassant le BIOS des ordinateurs.
Désactivation des têtes de lecteur/écriture spécifiques du lecteur.
Désactivation du sous système SMART, de Bad Sector Reallocation, et de Read Look-Ahead
Dépassement du délai de la lecture des secteurs controllé par des commandes de réinitialisation de lecteur logiciel/matériel/PHY
Analyse binaire des données corrompues pour filtrer le bruit du canal lecture/écriture
Traitement d'image en plusieurs passes et entièrement personnalisable

Et bien plus de fonctionnalités qu'un imageur de disque avancé se doit d'avoir. Vous pouvez en apprendre plus sur DDI sur son site : DeepSpar Disk Imager™.

Les bases de DeepSpar Disk Imager™

L'idée principale de la récupération de données via DDI est de cloner les données depuis un disque dur source avec un certain niveau de défaillance vers un disque clone et de réaliser les opérations de récupération de données soit depuis le disque clone, soit pendant que les donnés sont clonées. Une telle approche réduit grandement l'usure sur le disque dur source et ralenti la détérioration de son état.

DDI possède deux méthodes d'opération :

DDI clone intégralement le disque dur source, secteur par secteur. Toute récupération future sera alors faite à partir du disque clone.
DDI clone les secteurs du disque dur source qui ont été lus pendant la récupération de données. Ces lectures sont optimisées pour réduire le mouvement de la tête de lecture du disque. Toute lecture future de ces secteurs sera faite sur le disque clone. Par exemple, si des fichiers doivent être récupéré d'une partition du disque, DDI clonera l'enregistrement de lancement du disque, la table des fichiers de la partition, et les secteurs des fichiers. Si la partition est scannée, les secteurs scannés seront clonés également. Toutes les opérations suivantes, comme la prévisualisation des fichiers, seront effectuées à partir du disque clone. Cela réduit non seulement le temps nécessaire pour effectuer les opérations de récupération, mais également l'usure du disque dur.
Cliquez pour agrandir

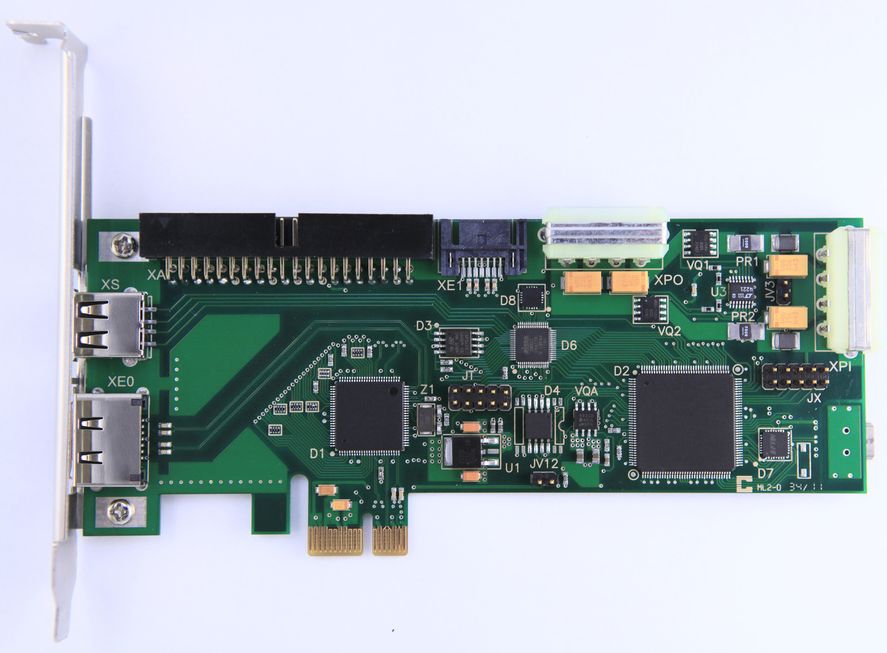

Plateau de DeepSpar Disk Imager™

Consultez la documentation de DDI pour savoir comment installer, connecter des lecteurs et commencer à utiliser DDI.

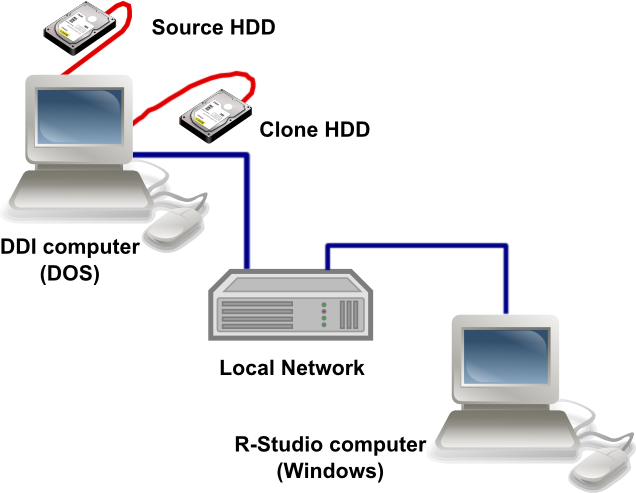

Le plateau DDI doit être installé sur un autre ordinateur du réseau (l'ordinateur DDI), et les disques source et clone doivent y être connectés. L'ordinateur DDI doit être démarré via la clé USB de démarrage fournie avec le plateau. Un R-Studio lancé sur un autre ordinateur (L'ordinateur R-Studio) accède au disque par le réseau. Toutes les opérations de récupération de données doivent être effectuées via cette procédure :

Plusieurs ordinateurs DDI peuvent coéxister sur le réseau, R-Studio se connecte à chacun d'entre eux. Une telle configuration peut être utile à une récupération RAID quand plusieurs disques du RAID rencontrent des défaillances matérielles.

Travailler avec DDI

Pour commencer à travailler avec DDI, son ordinateur doit être connecté à R-Studio.

Pour connecter R-Studio à l'ordinateur DDI,

*Sélectionnez Connecter à DDI dans le menu du disque
>Les disques connectés à DDI apparaîtront dans l'écran Lecteur.

Il est à présent possible de travailler avec des disques connectés à DDI comme tous les objets disque de l'écran Lecteur. Ces disques peuvent par exemple être intégrés dans des RAIDs virtuels et autres objets composés.

Visualiser la carte de disque

Une carte de disque présente les conditions de chaque secteur du disque. Vous pouvez ainsi voir quels secteurs sont bons, mauvais ou instables.

Pour voir la carte de disque,

*Cliquez avec le bouton droit sur le disque/la partition voulu(e) et sélectionnez Afficher la carte de disque... dans le menu contextuel,

ou

sélectionnez l'objet et sélectionnez Afficher la carte de disque... dans le menu Créer

>La carte de disque apparaîtra dans l'onglet de droite.
Cliquez pour agrandir

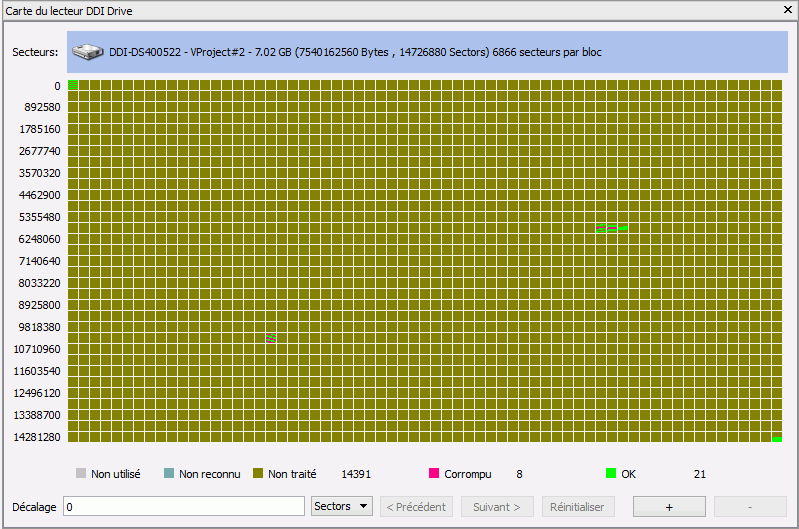

Onglet Carte de disque de DDI

Click to expand/collapse Contrôles de la Carte de disque

Secteurs

Le nombre du premier secteur de la rangée.

Décalage

Décalage des données. Entrée l'adresse que vous voulez atteindre et appuyez sur Entrée.

Secteurs/Octets/KB...

Spécifie les dimensions des données dans le champ Décalage.

Précédent/Suivant

Déplace la partie précédente/suivante des données.

+/-

Zoom avant/arrière.

Pour plus d'informations sur une variété particulière de secteurs, cliquez avec le bouton droit sur le rectangle correspondant et sélectionnez Information dans le menu contextuel.

Cliquez pour agrandir

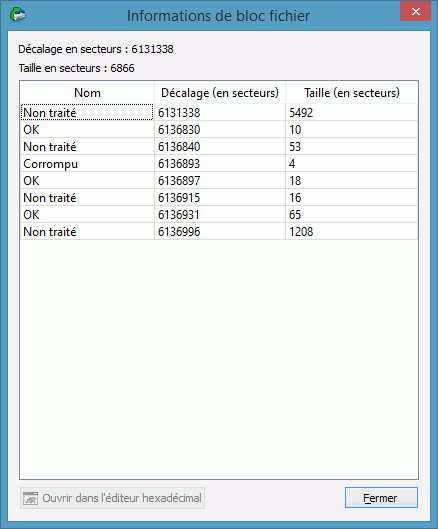

Boîte de dialogue Information des blocs

Cliquez sur le bouton Ouvrir dans l'éditeur hexadécimal pour ouvrir le bloc sélectionné dans l'Éditeur de texte/hexadécimal.

Cloner les secteurs de fichiers

Vous pouvez cloner des fichiers séparés si nécessaire.

Pour cloner les secteurs d'un seul fichier,

*Cliquez avec le bouton droit sur le fichier et sélectionnez Cloner les secteurs du fichier dans le menu contextuel.

ou

sélectionnez le fichier et sélectionnez Cloner les secteurs du fichier dans le menu Fichier

>Les secteurs du fichier seront clonés et R-Studio affichera leur état dans l'écran Contenus.

Pour cloner les secteurs de plusieurs fichiers,

*Marquez les fichiers, cliquez avec le bouton droit dessus et sélectionnez Cloner les secteurs des fichiers marqués dans le menu contextuel.
>Les secteurs des fichiers seront clonés et R-Studio affichera leur état dans l'écran Contenus.

Sector status

OK

Lu sans erreur

B

Mauvais

C

Corrompu. Au moins un secteur n'a pu être lu.

Unprocessed

Au moins un secteur n'est pas encore cloné.

Visualiser la carte de fichier

Une carte de fichier présente les conditions de chaque secteur du fichier. Vous pouvez ainsi voir quels secteurs sont bons, mauvais ou instables.

To view the file map,

*Cliquez avec le bouton droit sur le fichier voulu et sélectionnez Carte de fichier... dans le menu contextuel,
>La carte de fichier apparaîtra dans la partie inférieure.
Cliquez pour agrandir

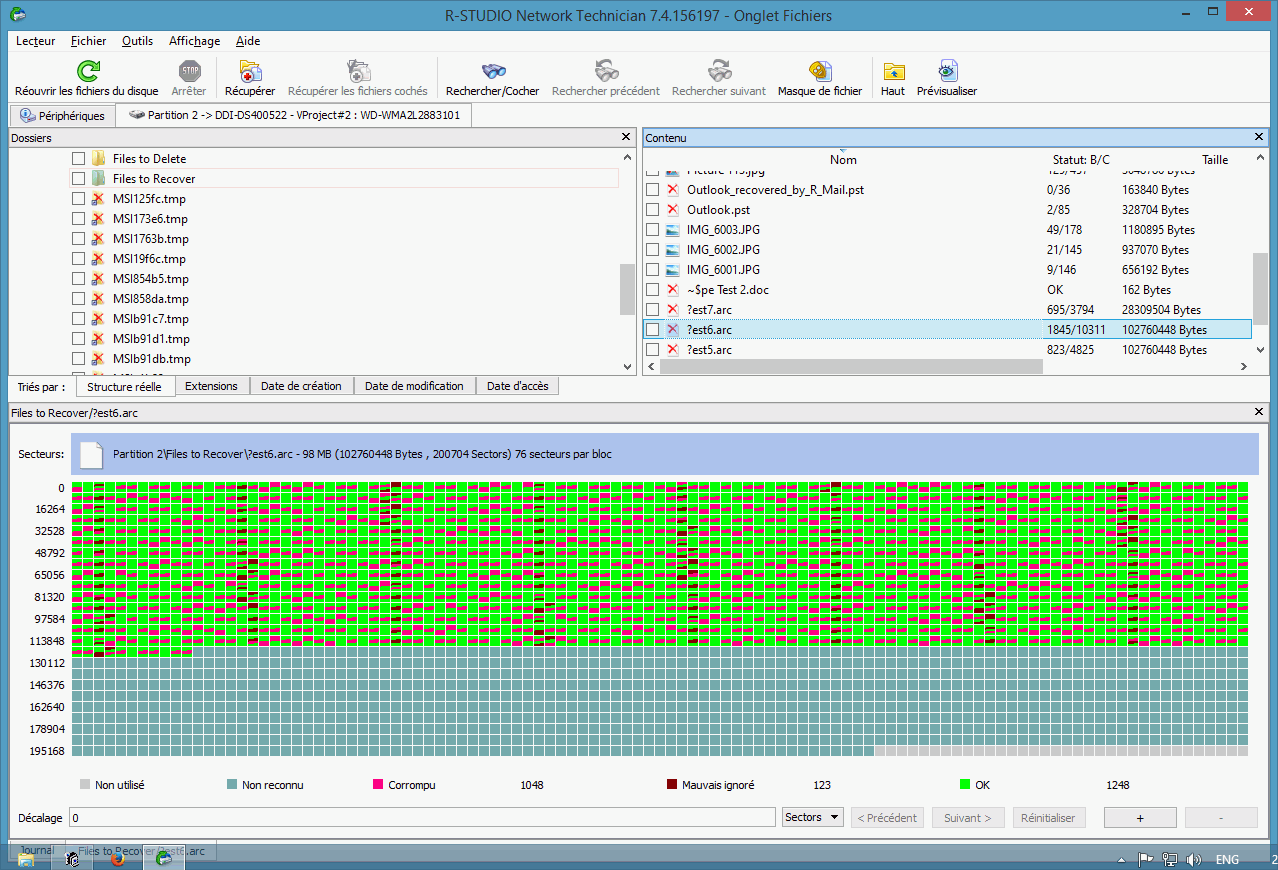

Écran Carte de fichier DDI

Click to expand/collapse Drive map controls

Secteurs

Le nombre du premier secteur de la rangée.

Décalage

Décalage des données. Entrée l'adresse que vous voulez atteindre et appuyez sur Entrée.

Secteurs/Octets/KB...

Spécifie les dimensions des données dans le champ Décalage.

Précédent/Suivant

Déplace la partie précédente/suivante des données.

+/-

Zoom avant/arrière.

Pour plus d'informations sur une variété particulière de secteurs, cliquez avec le bouton droit sur le rectangle correspondant et sélectionnez Information dans le menu contextuel.

Click to enlarge

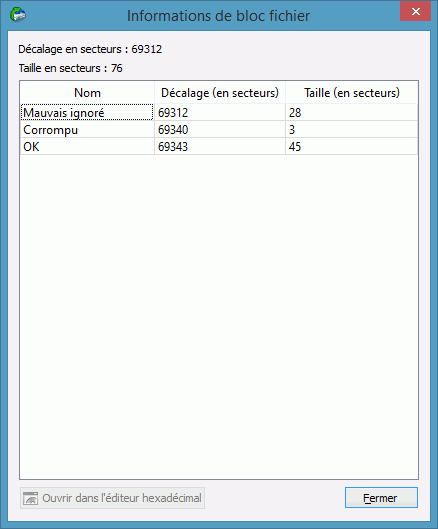

Boîte de dialogue Information des blocs

Cliquez sur le bouton Ouvrir dans l'éditeur hexadécimal pour ouvrir le bloc sélectionnez dans l'Éditeur de texte/hexadécimal.

R-Studio peut également charger et traiter les images crées via DeepSpar Disk Imager™.
