Travailler avec des RAID avec des retards de parité

Top  Previous  Next

R-Studio vous permet de créer des RAID avec des retards de parité. Pour l'exemple, créons un RAID 5 à retards de parité avec la structure suivante :

Trois disques,
Retard = 16
Taille du bloc : 16 KB
Décalage : 1088 secteurs (544 KB)
Ordre des blocs : Asynchrone gauche (Continu)

Table de l'ordre des blocs :



A

B

C

Retard=16

1

1

2

PD

2

3

4

PD

3

5

6

PD

4

7

8

PD

5

9

10

PD

6

11

12

PD

7

13

14

PD

8

15

16

PD

9

17

18

PD

10

19

20

PD

11

21

22

PD

12

23

24

PD

13

25

26

PD

14

27

28

PD

15

29

30

PD

16

31

32

PD

17

33

PD

34

Retard=16

18

35

PD

36

19

37

PD

38

20

39

PD

40

21

41

PD

42

22

43

PD

44

23

45

PD

46

24

47

PD

48

25

49

PD

50

26

51

PD

52

27

53

PD

54

28

55

PD

56

29

57

PD

58

30

59

PD

60

31

61

PD

62

32

63

PD

64

33

PD

65

66

Retard=16

34

PD

67

68

35

PD

69

70

36

PD

71

72

37

PD

73

74

38

PD

75

76

39

PD

77

78

40

PD

79

80

41

PD

81

82

42

PD

83

84

43

PD

85

86

44

PD

87

88

45

PD

89

90

46

PD

91

92

47

PD

93

94

48

PD

95

96

Pour créer un RAID 5,

1Cliquez sur le bouton Créer un ensemble de volumes virtuels ou RAID et sélectionnez Créer bloc RAID virtuel et auto-détecter

ou sélectionnez Créer bloc RAID virtuel et auto-détecter dans le menu Créer

Vérifiez que la case Appliquer immédiatement les modifications de l'onglet Parents ne soit pas cochée. Cela empechera R-Studio de tenter d'appliquer la configuration RAID avant que vous la finalisiez.

2Faites glisser les objets souhaités du volet Lecteurs vers l'onglet Parents et sélectionnez RAID 5 avec retard dans le type de RAID

Click to expand/collapse Autres façons d'ajouter des objets

Faites un clic droit sur l'onglet Parents et sélectionnez la partition souhaitée dans le menu contextuel ,

ou

Faites un clic droit sur la partition dans la fenêtre Lecteurs, sélectionnez Ajouter au RAID dans le menu contextuel, et sélectionnez l'objet RAID que vous souhaitez ajouter la partition.

Ces objets peuvent être des disques durs, disques logiques, ou des images. Vérifiez que les objets soient placés correctement.

Note: Les objets doivent être placés dans l'ordre qu'ils avaient dans le RAID 5 d'origine. Si cet ordre est incorrect, vous devez le modifier en faisant glisser les parents afin de les replacer dans le bon ordre.

Boutons Contrôle de l'objet

Localiser

Cliquer sur ce bouton pour localiser l'objet sélectionné dans la fenêtre Lecteurs.

Ajouter de l'espace vide/Ajouter un disque manquant

Cliquer sur ce bouton pour ajouter un objet espace vide ou disque manquant au RAID

Supprimer

Cliquer sur ce bouton pour supprimer l'objet sélectionné depuis le RAID

Déplacer vers le haut

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le haut dans le RAID

Déplacer vers le bas

Cliquer sur ce bouton pour déplacer l'objet sélectionné vers le bas dans le RAID

Synchroniser les décalages

Cliquer sur ce bouton pour que le décalage soit le même pour tous les objets dans le RAID

3Spécifiez la taille des blocs et les paramètres de décalage dans l'onglet Parents

Ignorez le champ d'ordre des blocs.

4Indiquez la valeur du retard de parité dans le Contrôle du retard de parité de l'onglet Parents.

Le nombre de lignes passera à 48.

Si nécessaire, ajustez le paramètre Première parité

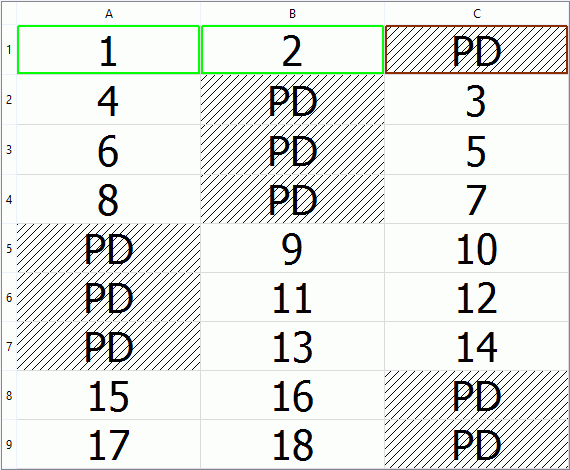

Par défaut, ce paramètre est égal au Retard de parité. Si vous le changez, il se peut que vous "changiez" la table des ordres de blocs. Par exemple, quand le paramètre Première parité est à 1 pour le RAID 5 de 3 disques avec un Retard de parité de 3, la table des ordres de blocs sera la suivante :

Click to enlarge
Paramètre Première parité



5Sélectionnez Asynchrone gauche (Continu) dans le champ d'ordre des blocs et cliquez sur le bouton Appliquer sur l'onglet Parents
>L'objet bloc RAID 1 virtuel créé peut maintenant être traité comme les disques/volumes réguliers

Si R-Studio détecte un système de fichiers valide sur l'objet RAID, un objet de partition apparaîtra sur le volet Lecteurs.

Fichiers de description pour les configurations RAID affiche le fichier de description RAID pour cette configuration RAID.

Vous pouvez aussi vérifier la cohérence RAID, si nécessaire. Consultez la page d'aide Vérification de la cohérence RAID pour plus d'informations.
