Пример Восстановления RAID

R-Studio определяет и обрабатывает программные или аппаратные RAID как обычные диски/тома. Но как поступить в случае, если сам RAID поврежден, а имеются только диски (образы дисков), из которых он состоял? В данной ситуации для восстановления данных можно воспользоваться R-Studio. Число необходимых для восстановления данных исправных дисков зависит от структуры массива RAID. Например, для зеркального тома (RAID 1) необходим только один диск, в то время как в случае повреждения тома RAID5 для восстановления данных потребуется по крайней мере два исправных диска.
Работа с массивами RAID в R-Studio основана на концепции виртуальных наборов томов и RAID. При помощи R-Studio пользователь может воссоздать исходный RAID из имеющихся дисков (образов дисков) и обработать его как и любой другой объект. Воссозданный RAID можно сканировать, искать на нем утраченные файлы и восстанавливать их как с обычных дисков/томов.
Виртуальный RAID может быть составлен из любых объектов R-Studio - из физических, логических дисков или образов.
Виртуальные тома и RAID являются чисто виртуальными объектами, и R-Studio не оказывает какого-либо влияния на реальные данные дисков, из которых они состоят.
Вы можете прочитать больше о работе с массивами в помощи по R-Studio: Наборы Томов и RAID.
Рассмотрим, как работать с массивами RAID в R-Studio на примере простого тома RAID5:

Простой RAID 5
Параметры:
1. Число дисков: 3
2. Объекты R-Studio: SCSI(3:0), SCSI(3:1), SCSI(3:2)
3. Размер Блока (Block Size): 64 KB
4. Смещение (Offset): 0
5. Порядок блоков (Blocks order): Левый Асинхронный (Непрерывный) (Left Asynchronous (Continuous))

1 2 PD
3 PD 4
PD 5 6

Где PD означает parity of data

Кликните по изображению для его увеличения

Для создание виртуального RAID:
1.Нажмите кнопку Создать виртуальные тома или RAID (Create virtual volume sets or RAIDs) и выберите Создать Виртуальный том RAID5 (Create Virtual RAID5). Виртуальный том RAID5 появится на левой панели Диски (Drives), а на правой панели главного окна R-Studio для созданного RAID5 появится дополнительная вкладка Родительские объекты (Parents).
Проверьте, чтобы был установлен флажок Сразу применять изменения (Apply changes immediately).
Кликните по изображению для его увеличения

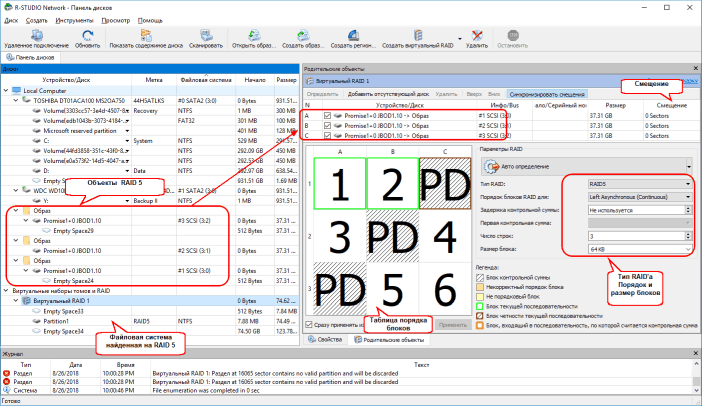

2.Перетащите при помощи мыши на вкладку Родительские объекты (Parents) с левой панели соответствующие объекты, которые будут составлять том RAID5. Затем расположите объекты в правильном порядке, например, SCSI(3:0), SCSI(3:1), SCSI(3:2).

3.После этого задайте необходимый порядок блоков (blocks order) и смещение (offset, в секторах). Как только R-Studio определит исправную файловую систему, на левой панели Диски (Drives) появится новый объект Partition 1. С данным разделом можно работать как с реальным объектом.

С данным разделом можно работать как с реальным объектом.

Например, для того, чтобы просмотреть структуру папок/файлов созданного виртуального RAID5, нужно дважды щелкнуть мышью по объекту Partition 1.
Кликните по изображению для его увеличения

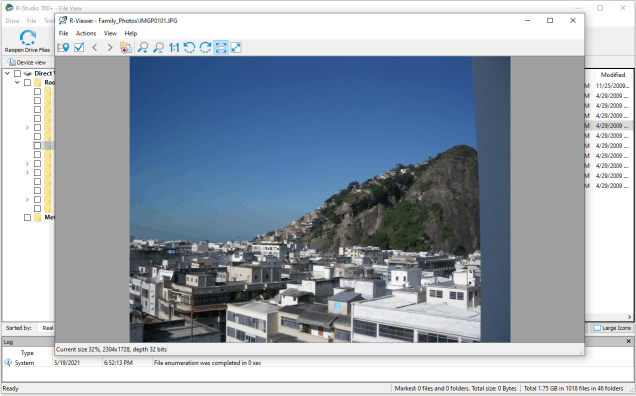

Для проверки того, что RAID5 создан правильно, можно просмотреть в R-Studio графический файл, дважды щелкнув по нему мышью.
Кликните по изображению для его увеличения

Обратите внимание, что для успешного восстановления данных необходимо корректно задать все параметры массива RAID - порядок объектов, смещение, размер и порядок блоков. В отдельных случаях R-Studio может правильно определить объект и его файловую систему, а какой-либо из его параметров неверно. Поэтому для проверки правильности создания массива RAID всегда рекомендуется просматривать графический файл как можно большего размера. Можно воспользоваться нижеследующей формулой для определения минимального размера файла:

Размер блока * (число дисков -1)

Для нашего случая минимальный размер файла будет 64KB (размер блока) * (три диска - один диск (2)), что дает 128 KB.

Вы можете прочитать о том, как найти параметры RAID в нашей статье: Определение параметров RAID.

Пользователь также может создавать, сохранять, редактировать и загружать собственные конфигурации RAID. Недостающие объекты можно заменять объектами Пропущенный Диск или Свободное Пространство (Missing Disk или Empty Space). Для более подробной информации воспользуйтесь Руководством Пользователя R-Studio.

Возможность включения/отключения объектов
Для включения/отключения объектов в/из состава виртуального RAID или набора томов достаточно установить/снять соответствующий флажок Вкл (On) на вкладке Родительские объекты (Parents). Данная возможность позволяет, например, проверить, какой диск на самом деле не является частью RAID5.
R-Studio заменяет отключенный объект объектом Пропущенный Диск (empty space) идентичного размера.

Рассмотрим еще один более сложный том RAID5.

Сложный RAID 5
Теперь в качестве объектов виртуального RAID5 будем использовать образы дисков.
Параметры:
1. Число дисков: 3
2. Объекты R-Studio: файлы образов дисков: Y:\Disk1.dsk, Y:\Disk2.dsk, Y:\Disk3.dsk
3. Размер Блока (Block Size): 4 KB
4. Смещение (Offset): 64 KB
5. Порядок блоков (Blocks order): Пользовательский (Custom)

PD 1 2
PD 3 4
PD 5 6
7 PD 8
9 PD 10
11 PD 12
13 14 PD
15 16 PD
17 18 PD

Для создания данного виртуального RAID:

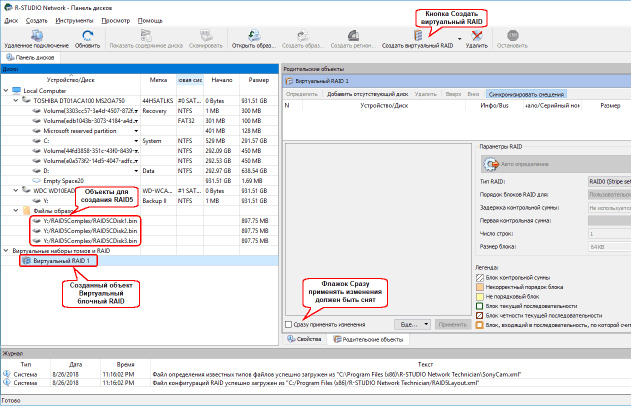

1.Нажмите кнопку Создать виртуальные тома или RAID (Create virtual volume sets or RAIDs) и выберите Создать Виртуальный том RAID5 (Create Virtual RAID5). Виртуальный том RAID5 появится на левой панели Диски (Drives), а на правой панели главного окна R-Studio для созданного RAID5 появится дополнительная вкладка Родительские объекты (Parents).
Кликните по изображению для его увеличения

Проверьте, чтобы флажок Сразу применять изменения (Apply changes immediately) был снят, так как созданный RAID будет редактироваться.

2. Перетащите при помощи мыши на вкладку Родительские объекты (Parents) с левой панели соответствующие объекты, которые будут составлять том RAID5.
Кликните по изображению для его увеличения

Затем расположите объекты в правильном порядке, например, I:\Disk1.dsk, I:\Disk2.dsk, I:\Disk3.dsk.
Задайте Размер блока (Block size) и смещение (Offset). Не изменяйте значение параметра Порядок блоков (Blocks order).

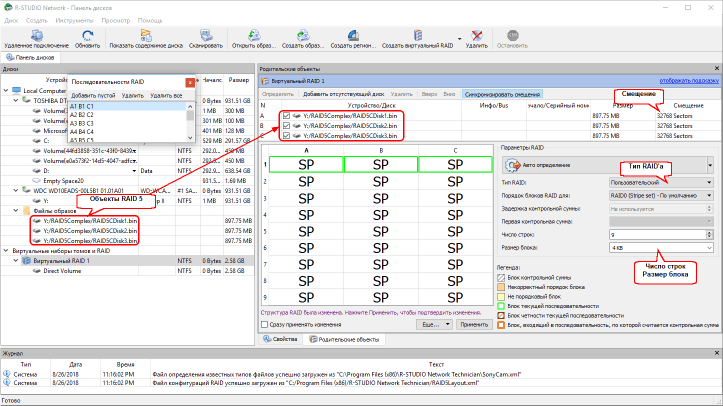

3.В поле Число рядов: (Rows count:) вкладки Родительские объекты (Parents) введите значение 9. Значение параметра Порядок блоков (Blocks order) изменится на Пользовательский (Custom).
Кликните по изображению для его увеличения

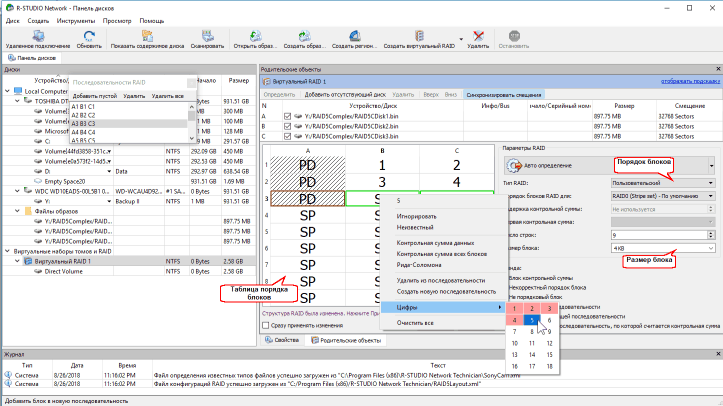

Задайте порядок блоков при помощи соответствующей таблицы вкладки Родительские объекты (Parents).
При помощи клавиатуры: используйте клавиши управления курсором для навигации, цифровые клавиши и клавиша "p" для ввода соответствующих значений.
При помощи мыши: щелкнуть правой кнопкой мыши по необходимой ячейке и выбрать из контекстного меню соответствующее значение или четность (parity). Если таблица достаточно большая, то лучше вводить цифровые значения при помощи клавиатуры.
Исправления: если вы ввели некоторые значения неверно, то R-Studio укажет вам на это. Перейдите к соответствующей ячейке и введите правильное значение. Для удаления содержимого ячейки используйте клавишу Del.
Удаление содержимого всей таблицы: щелкните правой кнопкой мыши по таблице и выберите пункт контекстного меню Очистить все (Clear all).

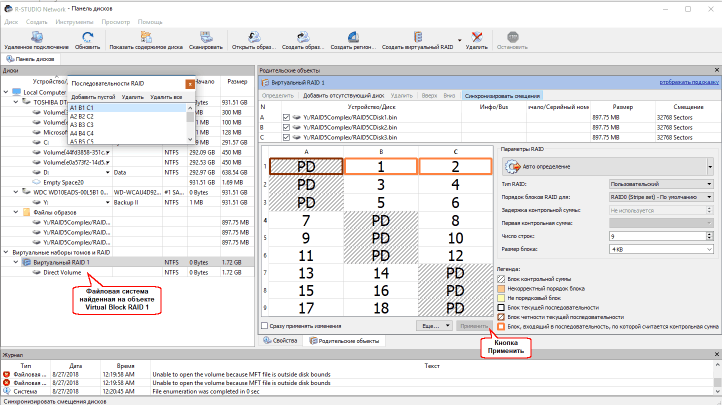

4. Закончив заполнение таблицы, нажмите кнопку Применить (Apply) на вкладке Родительские объекты (Parents).
Кликните по изображению для его увеличения

Как только R-Studio определит файловую систему, на левой панели Диски (Drives) появится новый объект Partition 1. С данным разделом можно работать как с реальным объектом.

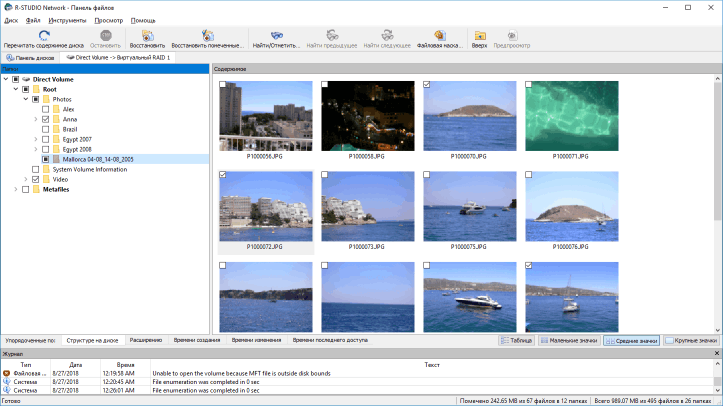

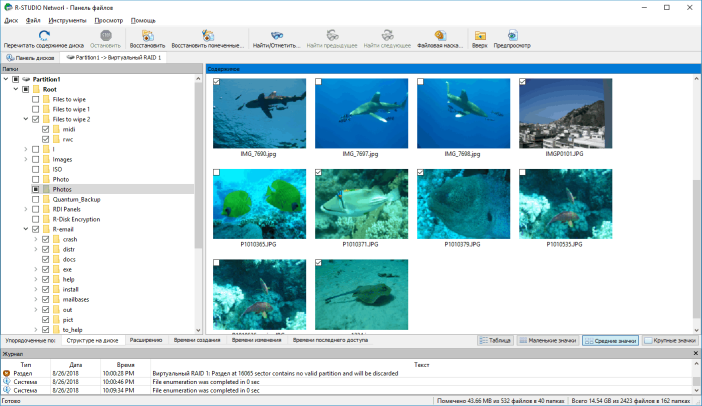

Например, для того, чтобы просмотреть структуру папок/файлов созданного виртуального RAID5, нужно дважды щелкнуть мышью по объекту Partition 1
Кликните по изображению для его увеличения

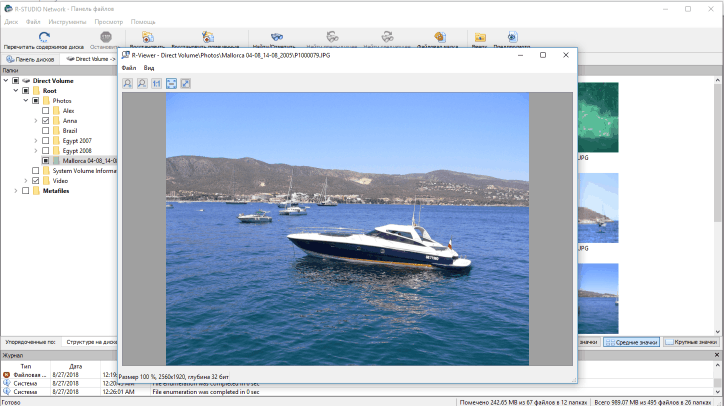

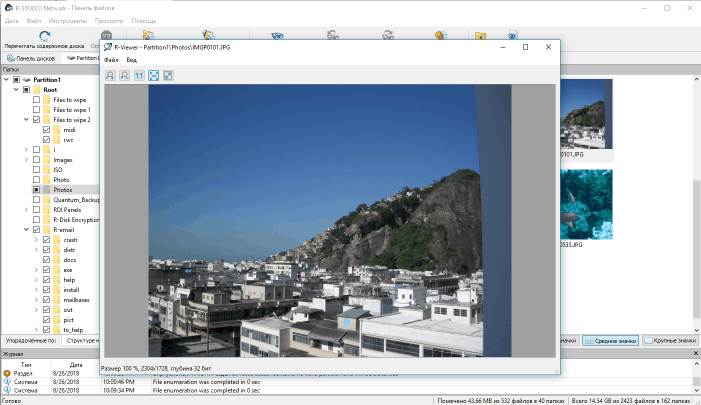

Для проверки того, что RAID5 создан правильно, можно просмотреть в R-Studio графический файл, дважды щелкнув по нему мышью.
Кликните по изображению для его увеличения

Пользователь также может создать собственную конфигурацию RAID при помощи файла описания конфигураций RAID. Для более подробной информации воспользуйтесь Руководством Пользователя R-Studio: Файл Описания Конфигураций RAID.
