Операции с Томами RAID с Задержкой Четности

Top  Previous  Next

R-Studio позволяет создавать RAID с задержкой четности (для всех соответствующих уровней). Например, создадим RAID 5 с задержкой четности следующей конфигурации:

3 диска,

Задержка (Delay)=16

Размер блока: 16 KB

Смещение: 1088 секторов (544 КБ)

Порядок блоков: Левый Асинхронныйепрерывный)

Таблица порядка блоков:



A

B

C

Delay=16

1

1

2

PD

2

3

4

PD

3

5

6

PD

4

7

8

PD

5

9

10

PD

6

11

12

PD

7

13

14

PD

8

15

16

PD

9

17

18

PD

10

19

20

PD

11

21

22

PD

12

23

24

PD

13

25

26

PD

14

27

28

PD

15

29

30

PD

16

31

32

PD

17

33

PD

34

Delay=16

18

35

PD

36

19

37

PD

38

20

39

PD

40

21

41

PD

42

22

43

PD

44

23

45

PD

46

24

47

PD

48

25

49

PD

50

26

51

PD

52

27

53

PD

54

28

55

PD

56

29

57

PD

58

30

59

PD

60

31

61

PD

62

32

63

PD

64

33

PD

65

66

Delay=16

34

PD

67

68

35

PD

69

70

36

PD

71

72

37

PD

73

74

38

PD

75

76

39

PD

77

78

40

PD

79

80

41

PD

81

82

42

PD

83

84

43

PD

85

86

44

PD

87

88

45

PD

89

90

46

PD

91

92

47

PD

93

94

48

PD

95

96

Чтобы создать такой RAID 5

1Нажмите кнопку Создать виртуальный RAID и выберите Создание виртуального блочного RAID и Автодетектирование

или выберите пункт Создание виртуального блочного RAID и Автодетектирование меню Создать

Проверьте, чтобы флажок Сразу применять изменения на вкладке Родительские объекты был снят.  Это не позволит R-Studio начать обработку RAID до завершения его создания.

2Перетащите при помощи мыши необходимые объекты с панели Диски на вкладку Родительские объекты и выберите RAID 5 из раскрывающегося списка Тип RAID панели Родительские объекты

Click to expand/collapse Другие способы добавить объекты

Щелкните правой кнопкой мыши на вкладке Родительские объекты и выберите соответствующий объект из контекстного меню,

или

Щелкните правой кнопкой мыши по соответствующему объекту на панели Диски, выберите команду контекстного меню Добавить к RAID и выберите RAID, в который вы хотите добавить объект.

Этими объектами могут быть жесткие диски, логические диски или образы. Проверьте, чтобы объекты были в правильном порядке.

Обратите внимание: Разделы должны быть размещены в том же порядке, в котором они были в оригинальном наборе томов. В противном случае вы должны изменить порядок их размещения при помощи мыши.

Кнопки управления объектами RAID

Определить

Нажмите данную кнопку чтобы идентифицировать выбранный объект RAID на панели Диски .

Добавить отсутствующий диск

Нажмите данную кнопку чтобы добавить объект Пропущенный диск/Свободное пространство

Удалить

Нажмите данную кнопку чтобы удалить выбранный объект из конфигурации RAID

Вверх

Нажмите данную кнопку чтобы сместить выбранный объект RAID выше

Вниз

Нажмите данную кнопку чтобы сместить выбранный объект RAID ниже

Синхронизировать смещения

Нажмите данную кнопку чтобы установить одинаковое смещение для всех объектов RAID

3Задайте параметры Размер блока и Смещение на вкладке Родительские объекты

Не изменяйте значение параметра Порядок блоков.

4Задайте Задержку контрольной суммы в соответствующем поле вкладки Родительские объекты.

Число строк изменится на 48.

При необходимости измените параметр Первая контрольная сумма

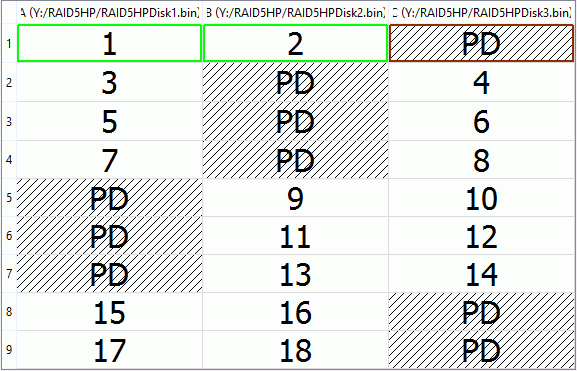

По умолчанию он равен Задержке контрольной суммы. Изменяя его, вы можете "смещать" таблицу порядка блоков. Например, если параметр Первая контрольная сумма равен 1 для RAID 5 из трех дисков с Задержкой контрольной суммы 3, то таблица порядка блоков будет иметь следующий вид:

Click to enlarge
Параметр Первая контрольная сумма



5Выберите Левый Асинхронный (Непрерывный) в раскрывающемся списке Порядок блоков и нажимте кнопку Применить на вкладке Родительские объекты
>Теперь созданный объект Виртуальный RAID 1 может быть обработан программой как обычные диски/тома

Если R-Studio обнаружит на созданном RAID какую-либо файловую систему, то объект, соответствующий данному разделу, появится на панели Диски.

В разделе Файлы Описания Конфигураций RAID приведен файл, описывающий данную конфигурацию RAID.

При необходимости можно также проверить целостность данных RAID. Более подробную информацию вы найдете в разделе Проверка Целостности Данных RAID .
