Восстановление данных с переформатированного диска Ext2/3/4FS

Файловая система Ext2/Ext3/Ext4 - основная система для Linux - платформы, включая множество устройств хранения, подключенных к сети (NAS - network attached storage), основанных на Lunux'e. А для множества дистрибутивов она является дефолтной. Диски Ext2/3/4FS не распознаются ни Windows, ни Mac OS X машинами без специальных программ от сторонних произваодителей. Это означает что если диск используется исключительно на Linux-машине, скорее всего он отформатирован как Ext2/3/4FS-устройство

В этой статье мы продемонстрируем вам типичный сценария при восстановлении данных с дисков Ext4FS: мы покажем вам как использовать R-Studio для восстановлении файлов после переформатирования диска Ext4FS. Эту же самую процедуру можно использовать и для RAID'ов, созданных устройствами NAS. См. он-лайн справку по R-Studio: Volume Sets and RAIDs.

Важные замечания прежде чем мы начнем
Если вы собираетесь следовать нашим указаниям для вашго случая восстановления данных, очень важно убедится в том, что ваша ситуация достаточно близка к нашему тестовому случаю. Прежде чем продолжать, убедитесь в следующем:

Диск, который вы пытаетесь восстановить, имеет переформатированый раздел Ext2/3/4FS.
Рекомендации в этой статье применимы только к дискам, отформатированным под Ext2/3/4FS. Если вам надо восстановить данные с другого типа диска, то обратитесь к нашим другим статьям:

Ваш диск в хорошем физическом состоянии
Предполагается, что ваш диск находится в хорошем физическом состоянии. А если нет, то лучше всего обратиться к специалисту по восстановлению данных. Любые ваши действия, за исключением проверки того, что кабели надежно подключены, могут только ухудшить ваши шансы на восстановление данных, если ваш диск испытывает серьезные физические проблемы. Признаки того, что диск имеет такие проблемы, включают в себя:

  • Система совсем не распознает устройство, или распознает его под необычным или искаженным именем
  • Утилиты по мониторингу параметров S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology - Технология самоконтроля, анализа и отчётности) предупреждает что произошел серьезный отказ оборудования. R-Studio может проверять состояние параметров S.M.A.R.T. для вашего диска, и ниже мы расскажем как это сделать.
  • Жесткий диск издает необычные звуки, щелчки, или раскрутка и запуск диска занимает много времени.
  • На жестком диске постоянно появляются плохие блоки.

Лучше всего с такими случаями справляются квалифицированные специалисты по восстановлению данных. У них есть специальное оборудование, программы, и, что самое главное, необходимые навыки работы с такими дисками. Ни R-Studio, ни другие программы восстановления данных не смогут помочь вам в таких случаях. Более того, всякое дальнейшие попытки работы с таким диском наверняка причинят еще больше вреда вашим данным. Очень часто такие повреждения могут сделать восстановление полностью невозможным.

И последнее напоминание...
Ничего не пишите на диск, с которого вы собираетесь восстанавливать данные! Новые данные могут перезаписать ваши старые файлы, и вы можете потерять их навсегда.

Тестовый диск: Первоначальная структура файлов и папок на диске
Чтобы показать вам процесс восстановления мы подготовили тестовый диск с типичным набором пользовательских файлов, которые могут быть на внешнем диске Ext2/3/4FS, распределенными по некоторой структуре папок:

Документы:

  • Архивы:файлы .zip, созданные в программе WinZip
  • PDF: файлы .pdf, созданные в программе Adobe Acrobat
  • Microsoft Office: файлы .doc и .docx, созданные в программе Word; файлы .xls и .xlsx, созданные в программе Excel
  • OpenOffice: файлы .odt и .docx, созданные в программе Writer; файлы .ods и .xlsx, созданные в программе Calc

Мультимедия:

  • Музыка: файлы .mp3
  • Графика: файлы .jpg и .png
  • Видео: файлы .avi, .flv, .m4v, .mov, .mp4, .mpeg, .mts, и .mkv.

Корневая папка на тестовом диске показана на Рис. 1.
Рис.1: Корневая папка на тестовом диске
Кликни по изображению для его увеличения

После записи файлов мы переформатировали диск при помощи дисковыми инструментами (Disk tool) в Linux'е. После этого диск оказался полностью пустым.

Процесс восстановления данных
Предварительная подготовка:

  • До начала работы подготовьте место на дисках, достаточное для сохранения всех восстанавливаемых файлов. Это может быть любой диск, видимый операционной системой, или сетевой диск. Не пытайтесь сохранять файлы на том диске, с которого вы собираетесь их восстанавливать.
  • Если вы еще этого не сделали, скачайте и установите R-Studio. Прямо сейчас нет необходимости ее покупать и регистрировать. В демо-режиме R-Studio позволяет вам выполнять все необходимые операции по восстановлению данных, за исключением сохранения восстановленных файлов. Это позволяет вам понять, сможет ли она успешно восстановить файлы, и, следовательно, имеет ли смысл ее покупать. Вам не потребуется переустанавливать или перезапускать программу для ее регистрации.
    Замечание:В качестве образца мы будем использовать версию R-Studio для Linux'а для показа процесса восстановления данных, но все указания полностью подходят для версий R-Studio для Mac и Windows. Панели и диалоги будут выглядеть слегка по-другому, но вся функциональность будет полностью такой же.

1. Подсоедините диск к компьютеру с R-Studio.

Подсказка: Операции сканирования диска и восстановления данных могут быть достаточно долгими, особенно для очень больших дисков. Поэтому надо использовать наиболее быстрый интерфейс из доступных. Самые быстрые интерфейсы - SATA/eSATA и USB 3.0. Много внешних дисков имеют несколько таких интерфейсов. Наиболее распространенный USB 2.0 может быть слишком медленным для больших дисков.

2. Запустите R-Studio и определите переформатированный диск и диск, предназначенный для записи восстановленных дисков.

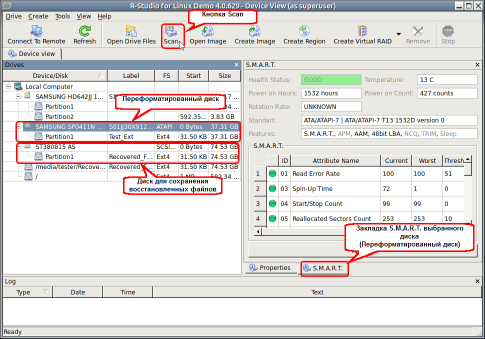

Рис.2: Главная панель R-Studio с переформатированным диском
Кликни по изображению для его увеличения

Проверьте параметры S.M.A.R.T. для переформатированного диска:

  • Если состояние диска CAUTION, то могут быть небольшие проблемы с диском, но все равно можно безопасно использовать диск для восстановления данных. Скорее всего состояние будет ухудшаться, поэтому регулярно проверяйте параметры S.M.A.R.T. чтобы убедиться что состояние не перешло в BAD. Рекомендуется создать образ диска, но это потребует дополнительного места для его хранения.
  • Если состояние диска BAD, то это очень критично, и высоки шансы на то, что диск может полностью выйти из строя. Наилучшая рекомендация - прекратить работу с таким диском и отдать его специалистам по восстановлению данных. На свой страх и риск вы можете продолжить работу с ним, но очень рекомендуется создать образ диска.

Если аттрибуты S.M.A.R.T. нормальные, то можно начинать восстановление данных.

3. Выберите отформатированный диск и кликните по кнопке Scan. Появится диалог Scan.

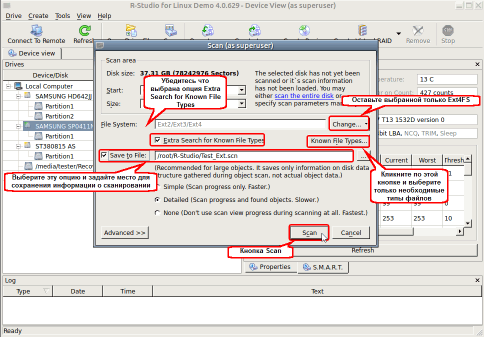

Рис.3: Диалог сканирования диска
Кликни по изображению для его увеличения

Так как мы знаем с какой файловой системы мы пытаемся восстановить данные, мы может улучшить результаты путем задания только нужной файловой системы. Кликните по кнопке Change... и оставьте выбранной только файловую систему Ext2/Ext3/Ext4. Также имеет смысл сохранить информацию о сканировании если вам придется прервать восстановление данных и затем его возобновить. Когда вы в следующий раз откроете диск, вам не придется пересканировать его; вы сможете загрузить информацию о сканировании сохраненную с предыдущего раза.

4. Убедитесь что выбрано Extra search for Known File Types и кликните по кнопке Known File Types...
Рис.4: Диалог Known File Types
Кликни по изображению для его увеличения

Укажите только те типы файлов которые вы считаете, что они были на удаленном диске. Лучше всего сделать это следующим образом: кликните по кнопке Clear и затем выберите только необходимые типы в списке. Затем кликните по кнопке OK на диалоге Scan. Кликните по кнопке Scan.

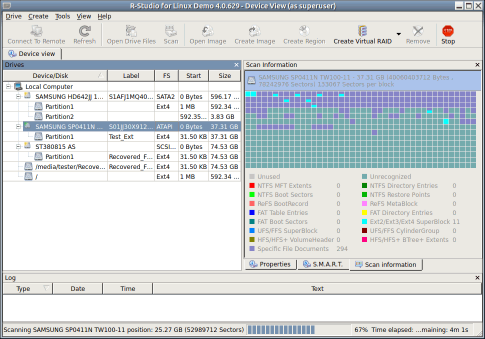

5. R-Studio начнет сканирование диска, показывая его прогресс.
Рис.5: Прогресс сканирования диска
Кликни по изображению для его увеличения

6. Посмотрите на результаты сканирования и найдите обнаруженный раздел, соответствующий удаленному диску.

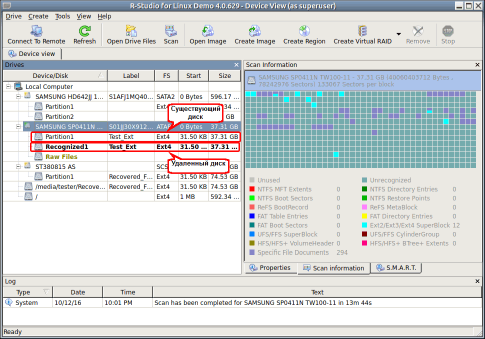

Рис.6: Результаты сканирования
Кликни по изображению для его увеличения

В нашем случае это раздел Recognized1.

Если когда-то на диске были другие разделы, R-Studio может найти их. Среди них нужно определить именно тот, который требуется. В большинстве случаев раздел, с которого вы пытаетесь восстановить данные, будет иметь тот же размер, что и существующий раздел. См. он-лайн справку по R-Studio: Восстановление Данных при помощи R-Studio.

7. Дважды кликните по разделу Recognized1. R-Studio пересчитает файлы на нем и покажет его дерево папок.

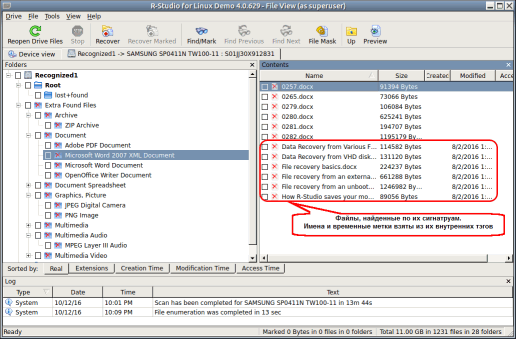

Рис.7: Файлы и папки, найденные на переформатированном диске
Кликни по изображению для его увеличения

Когда Linux стирает диск Ext4FS, он полностью стирает все следы от предыдущей файловой системы, и ее файлы можно найти только по их сигнатурам. Этот метод восстановления файлов называется "Поиск известных типов файлов". Используя этот метод, невозможно восстановить имена файлов и папок, или другие файловые атрибуты.

R-Studio сортирует файлы, восстановленные по известным типам файлов, по их типам и автоматически генерирует имена файлов типа. В некоторых случаях R-Studio может попытаться восстановить осмысленные имена файлов и временные метки из информации и атрибутов, записанных в файловые тэги или метаданные.

Если вы ищите какой-нибудь особый файл или несколько файлов, вы можете использовать мощные возможности по поиску и выбора файлов в R-Studio. См. он-лайн справку по R-Studio: Поиск Файла.

8. Используйте встроенный предпросмотрщик для определения шансов на успешное восстановление данных. Это особенно полезно для больших графических файлов. Дважды кликните по файлу для его предпросмотра.

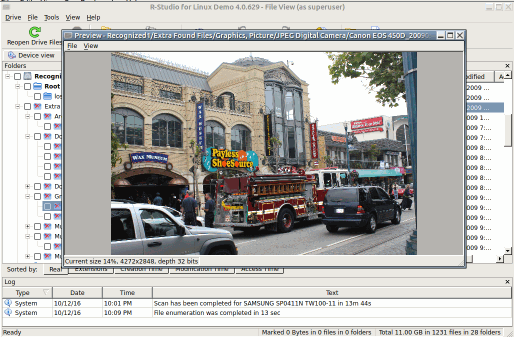

Рис.8: Предпросмотр файлов
Кликни по изображению для его увеличения

Если несколько файлов будут отображаться правильно, то можно купить лицензию и зарегистрировать R-Studio. Теперь можно начать сохранение восстановленных файлов.

9. Выберите файлы и папки, которые вы хотите восстановить, и выберите место для их сохранения

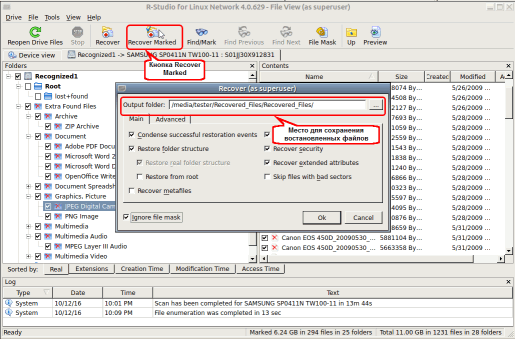

Рис.9. Файлы, помеченные для восстановления и опции восстановления
Кликни по изображению для его увеличения

При необходимости, укажите другие параметры восстановления. См. он-лайн справку по R-Studio. Затем кликните по кнопке Recover Marked.

10. R-Studio начнет восстановление файлов, показывая его прогресс.

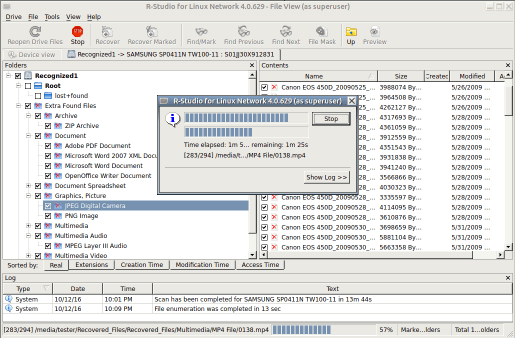

Рис.10: Процесс восстановления файлов
Кликни по изображению для его увеличения

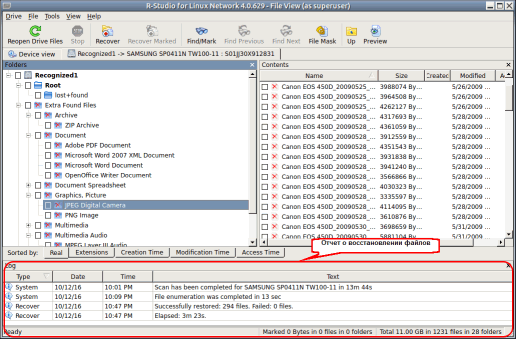

11. По окончании восстановления R-Studio покажет финальный отчет с результатами восстановления.
Рис.11: Результаты восстановления данны
Кликни по изображению для его увеличения

Результаты восстановления данных
Чтобы посмотреть на восстановленные файлы, перейдите к папке, в которую вы их сохранили в пункте 9.

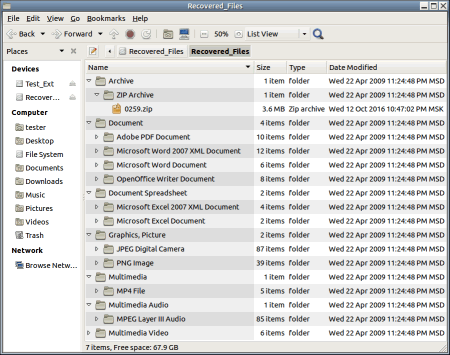

Рис.12: Результаты восстановления данных
Кликни по изображению для его увеличения

В нашем сценарии мы смогли восстановить все файлы с переформатированного диска. Но была утеряна вся информация об оригинальной файловой структуре, именах файлов и других атрибутах. R-Studio дана имена некоторым файлам используя информацию из тэгов и других атрибутов этих файлов.

Заключение
Если у вас есть случайно отформатированный диск Ext2/3/4FS, попробуйте выполнить все вышеуказанные действия в демо-режиме R-Studio. Если вы сможете успешно найти и просмотреть файлы, которые вы ищете, вы можете продолжить и зарегистрировать программу чтобы восстановить ваши файлы. Попытка восстановить данные с случайно отформатированного диска при помощи R-Studio безопасно при условии что диск в хорошем физическом состоянии и вы не записывали на него новые данные. Во многих случаях можно восстановить 100% ваших данных, даже если некоторая информация о них утеряна (имена файлов и структура папок). R-Stuido способна даже вытащить такую информацию из файловых тэгов и метаданных.
