Trabajar con diseños avanzados de RAID



Top  Previous  Next

R-Studio permite crear y procesar diseños personalizados muy complejos de RAID.

Advanced RAID 5

Por ejemplo, vamos a crear un RAID 5 con el siguiente diseño:

Tres discos
Tamaño de bloques: 64 KB
Desplazamiento: 32 768 sectores (64 KB)
Orden de bloques:



A

B

C

1

PD

1

2

2

PD

3

4

3

PD

5

6

4

7

PD

8

5

9

PD

10

6

11

PD

12

7

13

14

PD

8

15

16

PD

9

17

18

PD

Para crear este tipo de RAID 5,

1Haga clic en el botón Crear conjuntos virtuales de volúmenes o RAID y seleccione Crear RAID virtual de bloques y Autodetectar

o seleccione Crear RAID virtual de bloques y Autodetectar en el menú Crear

Compruebe que la casilla Aplicar cambios de inmediato en la pestaña de Elementos primarios no esté marcada. Esto permitirá evitar que R-Studio intente comenzar a procesar la configuración de RAID hasta que usted no la especifique por completo.

2Arrastre los objetos necesarios desde el panel Unidades de disco a la pestaña de Elementos primarios y seleccione Personalizado en el tipo de RAID

Click to expand/collapse Otros modos de agregar objetos

Haga clic con el botón secundario del ratón en la pestaña Elementos primarios y seleccione la partición necesaria desde el menú contextual

o

Haga clic con el botón secundario del ratón sobre la partición en el panel Unidades de disco, seleccione Agregar a RAID en el menú contextual, y seleccione el objeto de RAID al que desea agregar la partición.

Estos objetos podrían ser unidades de disco duro, discos lógicos o imágenes. Compruebe que los objetos estén colocados correctamente.

Botones de control de objeto

Ubicar

Haga clic en este botón para ubicar el objeto seleccionado en el panel Unidades de disco

Agregar espacio vacío/Agregar disco ausente

Haga clic en este botón para agregar a RAID un objeto de espacio vacío o disco ausente

Eliminar

Haga clic en este botón para eliminar del RAID el objeto seleccionado

Subir

Haga clic en este botón para subir el objeto seleccionado en el RAID

Bajar

Haga clic en este botón para bajar el objeto seleccionado en el RAID

Sincronizar desplazamientos

Haga clic en este botón para hacer que los desplazamientos sean iguales para todos los objetos del RAID



3Especifique los parámetros Tamaño de bloques y Desplazamiento en la pestaña de Elementos primarios

Puede hacer caso omiso del parámetro Orden de bloques.

4Introduzca el número 9 de manera manual en el Número de filas en la pestaña de Elementos primarios

El orden de bloques se cambiará a Personalizado.

5Introduzca el orden de bloques en la tabla de la pestaña de Elementos primarios

Utilice la ventana de Secuencias de RAID para desplazarse de una fila a otra.

Uso de teclado: teclas de dirección para navegar, el teclado numérico y la tecla p para introducir el orden de bloques.

Uso de ratón: haga clic con el botón secundario del ratón en la casilla que corresponda y seleccione el número o la paridad desde el menú contextual. Si la tabla de bloques es demasiado grande, es más aconsejable utilizar el teclado a la hora de introducir dígitos.

Correcciones: R-Studio le avisará en caso de que algunos dígitos sean incorrectos. Navegue hasta la casilla que corresponda e introduzca el valor correcto. Utilice la tecla Eliminar para vaciar la casilla.

Vaciar la tabla: Haga clic con el botón secundario del ratón sobre la tabla y seleccione Borrar todos en el menú contextual.

6Una vez que haya terminado de introducir la información, haga clic en el botón Aplicar de la pestaña de Elementos primarios
>El objeto creado de RAID virtual de bloques 1 ahora se podrá procesar igual que unidades de disco/volúmenes normales

En caso de que R-Studio detecte un sistema de archivos válido en este objeto de RAID, aparecerá un objeto de partición en el panel Unidades de disco.

El tema Archivos de descripción de configuración de RAID muestra un archivo de descripción de RAID para esta configuración de RAID.

Si es necesario, también puede comprobar la coherencia de RAID. Para más detalles, consulte la página Comprobación de coherencia de RAID.

RAID 5 avanzado

Este es otro ejemplo de un RAID del siguiente diseño parecido al que se usa en tarjetas RAID internas Mac Pro con 4 unidades de disco duro.

Cuatro discos,
Tamaño de bloque: 512 KB (1024 sectores)
Desplazamiento: 32 768 sectores (64 KB)
Orden de bloques:

Secuencia 1

Secuencia 2

Secuencia 3

Secuencia 4

A

B

C

D

A

B

C

D

A

B

C

D

PD

1

2

PD

3

4

PD

5

6

PD

7

8

Como puede ver, este diseño se puede ajustar directamente en una tabla estándar de orden de bloques 2D. No obstante, este diseño de RAID se puede crear por medio de la ventana Secuencia de RAID.

Para crear este tipo de RAID,

1Haga clic en el botón Crear conjuntos virtuales de volúmenes o RAID y seleccione Crear RAID virtual de bloques y Autodetectar

o seleccione Crear RAID virtual de bloques y Autodetectar en el menú Crear

Compruebe que la casilla Aplicar cambios de inmediato en la pestaña de Elementos primarios no esté marcada. Esto permitirá evitar que R-Studio intente comenzar a procesar la configuración de RAID hasta que usted no la especifique por completo.

2Arrastre los objetos necesarios desde el panel Unidades de disco a la pestaña de Elementos primarios y seleccione RAID 5 en el tipo de RAID

Click to expand/collapse Otros modos de agregar objetos

Haga clic con el botón secundario del ratón en la pestaña Elementos primarios y seleccione la partición necesaria desde el menú contextual

o

Haga clic con el botón secundario del ratón sobre la partición en el panel Unidades de disco, seleccione Agregar a RAID en el menú contextual, y seleccione el objeto de RAID al que desea agregar la partición.

Estos objetos podrían ser unidades de disco duro, discos lógicos o imágenes. Compruebe que los objetos estén colocados correctamente.

Botones de control de objeto

Ubicar

Haga clic en este botón para ubicar el objeto seleccionado en el panel Unidades de disco

Agregar espacio vacío/Agregar disco ausente

Haga clic en este botón para agregar a RAID un objeto de espacio vacío o disco ausente

Eliminar

Haga clic en este botón para eliminar del RAID el objeto seleccionado

Subir

Haga clic en este botón para subir el objeto seleccionado en el RAID

Bajar

Haga clic en este botón para bajar el objeto seleccionado en el RAID

Sincronizar desplazamientos

Haga clic en este botón para hacer que los desplazamientos sean iguales para todos los objetos del RAID



3Especifique los parámetros Tamaño de bloques y Desplazamiento en la pestaña de Elementos primarios

Puede hacer caso omiso del parámetro Orden de bloques.

4Introduzca el número 3 de manera manual en el Número de filas en la pestaña de Elementos primarios y cambie el Orden de bloques a Personalizado.
5Haga clic con el botón secundario del ratón en la ventana Secuencia de RAID y seleccione Borrar todo. Introduzca manualmente el número 3 en el Número de filas en la pestaña Elementos primarios.
6Haga clic con el botón secundario del ratón en la Casilla 1 de la tabla de orden de bloques y seleccione Crear nueva secuencia.
7Haga clic con el botón secundario del ratón en la Casilla 2 de la tabla de orden de bloques y seleccione Añadir a secuencia. Hágalo en la Casilla 3 también.
8Haga clic con el botón secundario del ratón en la Casilla 4 de la tabla de orden de bloques y seleccione Crear nueva secuencia.
9Haga clic con el botón secundario del ratón en la Casilla 5 de la tabla de orden de bloques y seleccione Añadir a secuencia. Hágalo en la Casilla 6 también.

Siga con estos pasos en el resto de la tabla hasta que la ventana Secuencia de RAID tenga 4 secuencias de 3 discos:

Click to enlarge

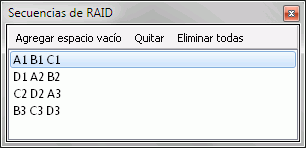

Ventana Secuencias
10Seleccione la primera línea en la ventana Secuencias de RAID, haga clic con el botón secundario del ratón en la Casilla 1 de la tabla de orden de bloques y seleccione Paridad de datos.

Si aparecen secuencias innecesarias, haga clic sobre ellas con el botón secundario del ratón en la ventana Secuencia de RAID, y seleccione Borrar.

11Haga clic con el botón secundario del ratón en la Casilla 2 de la tabla de orden de bloques y seleccione 1. Hágalo también en la Casilla 3 seleccionando el número 2.

Si aparecen secuencias innecesarias, haga clic sobre ellas con el botón secundario del ratón en la ventana Secuencia de RAID, y seleccione Borrar.

12Vaya a la siguiente secuencia en le ventana Secuencia de RAID y repita los pasos en las casillas 4, 5 y 6.

Haga lo mismo con las demás secuencias hasta llenar todas las casillas de la table de orden de bloques en la pestaña Elementos primarios.

>El objeto creado de RAID virtual de bloques 1 ahora se podrá procesar igual que unidades de disco/volúmenes normales

En caso de que R-Studio detecte un sistema de archivos válido en este objeto de RAID, aparecerá un objeto de partición en el panel Unidades de disco.

El tema Archivos de descripción de configuración de RAID muestra un archivo de descripción de RAID para esta configuración de RAID.

si es necesario, también puede comprobar la coherencia de RAID. Para más detalles, consulte la página Comprobación de coherencia de RAID.

Diseño avanzado de RAID 6

Como ejemplo, podemos crear un RAID 6 con el siguiente diseño:

cinco discos;
tamaño de bloque: 64 KB;
Desplazamiento: 0
Orden de bloques:



A

B

C

D

E

1

RS

1

2

3

PD

2

4

5

6

PD

RS

3

8

9

PD

RS

7

4

12

PD

RS

10

11

5

PD

RS

13

14

15

6

PA

PA

PA

PA

PA

donde

PD es paridad de datos;

PA es paridad de todos;

RS es Reed-Solomon.

Las filas de 1 a 5 utilizan dos tipos de corrección de errores: paridad de datos (xor) y Reed-Solomon. De este modo, la fila 1 utiliza los bloques A1 y E1, la fila 2 usa los bloques D2 y E2, y así sucesivamente.

La fila 6 se usa para la corrección de errores en columnas. De este modo, la columna A utiliza el bloque A6, la columna B usa B6, y así sucesivamente. Paridad de todos se usa para la corrección de errores.

1Haga clic en el botón Crear conjuntos virtuales de volúmenes o RAID y seleccione Crear RAID virtual de bloques y Autodetectar

o seleccione Crear RAID virtual de bloques y Autodetectar en el menú Crear

Compruebe que la casilla Aplicar cambios de inmediato en la pestaña de Elementos primarios no esté marcada. Esto permitirá evitar que R-Studio intente comenzar a procesar la configuración de RAID hasta que usted no la especifique por completo.

2Arrastre los objetos necesarios desde el panel Unidades de disco a la pestaña de Elementos primarios y seleccione Personalizado en el tipo de RAID

Click to expand/collapse Otros modos de agregar objetos

Haga clic con el botón secundario del ratón en la pestaña Elementos primarios y seleccione la partición necesaria desde el menú contextual

o

Haga clic con el botón secundario del ratón sobre la partición en el panel Unidades de disco, seleccione Agregar a RAID en el menú contextual, y seleccione el objeto de RAID al que desea agregar la partición.

Estos objetos podrían ser unidades de disco duro, discos lógicos o imágenes. Compruebe que los objetos estén colocados correctamente.

Botones de control de objeto

Ubicar

Haga clic en este botón para ubicar el objeto seleccionado en el panel Unidades de disco

Agregar espacio vacío/Agregar disco ausente

Haga clic en este botón para agregar a RAID un objeto de espacio vacío o disco ausente

Eliminar

Haga clic en este botón para eliminar del RAID el objeto seleccionado

Subir

Haga clic en este botón para subir el objeto seleccionado en el RAID

Bajar

Haga clic en este botón para bajar el objeto seleccionado en el RAID

Sincronizar desplazamientos

Haga clic en este botón para hacer que los desplazamientos sean iguales para todos los objetos del RAID



3Especifique los parámetros Tamaño de bloques y Desplazamiento en la pestaña de Elementos primarios

Puede hacer caso omiso del parámetro Orden de bloques.

4Introduzca manualmente el número 6 en el parámetro Número de filas en la pestaña Elementos primarios
5Introduzca el orden de bloques en la tablas en la pestaña Elementos primarios

Puede introducir un número de bloque o un bloque de corrección de errores de los siguiente tipos:

PD

Paridad de datos (Parity of Data)

PA

Paridad de todos (Parity of All)

RS

Reed-Solomon

SP

Pieza de reserva (Spare Part)

I

Ignorar

Atención: Debe especificar un bloque de corrección de errores solo al estar seleccionada la secuencia correcta en el ventana Secuencias de RAID.

Uso de teclado: teclas de dirección para navegar, el teclado numérico y las teclas rs, pd, pa, u e i para introducir el orden de bloques.

Uso de ratón: haga clic con el botón secundario del ratón en la casilla que corresponda y seleccione el número o la paridad desde el menú contextual. Si la tabla de bloques es demasiado grande, es más aconsejable utilizar el teclado a la hora de introducir dígitos.

Parla las filas:

Seleccione la secuencia de filas necesaria en la ventana Secuencias de RAID, seleccione una casilla en la tabla de RAID e introduzca el valor correspondiente. Al introducir elementos primarios de RAID, R-Studio genera esas secuencias automáticamente.

Para las columnas y secuencias arbitrarias:

Es necesario crear esas secuencias y agregar los bloques correspondientes de forma manual.

Para crear una secuencia: Haga clic en Agregar vacío en la ventana Secuencias de RAID o seleccione Crear Nueva secuencia en el menú contextual en la pestaña Elementos primarios.

Para agregar un bloque a una secuencia: Haga clic con el botón derecho en la casilla correspondiente y seleccione Agregar a secuencia en el menú contextual en la pestaña Elementos primarios.

Para eliminar un bloque de una secuencia: Haga clic con el botón derecho del ratón en la casilla correspondiente y seleccione Eliminar de secuencia en el menú contextual en la pestaña Elementos primarios.

6Una vez que termine de introducir la información, haga clic en el botón Aplicar en la pestaña Elementos primarios.
>El objeto creado de RAID virtual de bloques 1 ahora se podrá procesar igual que unidades de disco/volúmenes normales

En caso de que R-Studio detecte un sistema de archivos válido en este objeto de RAID, aparecerá un objeto de partición en el panel Unidades de disco.

El tema Archivos de descripción de configuración de RAID muestra un archivo de descripción de RAID para esta configuración de RAID.

Si es necesario, también puede comprobar la coherencia de RAID. Para más detalles, consulte la página Comprobación de coherencia de RAID.
