Operaciones de RAID con retrasos de paridad



Top  Previous  Next

R-Studio permite la creación de RAID con retrasos de paridad (cualquier nivel que lo permita). Por ejemplo, imagínese que se crea un RAID 5 con retrasos de paridad según el siguiente diseño:

Tres discos
Retraso=16
Tamaño de bloques: 16 KB
Desplazamiento: 1088 sectores (544 KB)
Orden de bloques: Izquierdo asincrónico (continuo)

Tabla del orden de bloques:



A

B

C

Retraso=16

1

1

2

PD

2

3

4

PD

3

5

6

PD

4

7

8

PD

5

9

10

PD

6

11

12

PD

7

13

14

PD

8

15

16

PD

9

17

18

PD

10

19

20

PD

11

21

22

PD

12

23

24

PD

13

25

26

PD

14

27

28

PD

15

29

30

PD

16

31

32

PD

17

33

PD

34

Retraso=16

18

35

PD

36

19

37

PD

38

20

39

PD

40

21

41

PD

42

22

43

PD

44

23

45

PD

46

24

47

PD

48

25

49

PD

50

26

51

PD

52

27

53

PD

54

28

55

PD

56

29

57

PD

58

30

59

PD

60

31

61

PD

62

32

63

PD

64

33

PD

65

66

Retraso=16

34

PD

67

68

35

PD

69

70

36

PD

71

72

37

PD

73

74

38

PD

75

76

39

PD

77

78

40

PD

79

80

41

PD

81

82

42

PD

83

84

43

PD

85

86

44

PD

87

88

45

PD

89

90

46

PD

91

92

47

PD

93

94

48

PD

95

96

Para crear este tipo de RAID 5:

1Haga clic en el botón Crear conjuntos virtuales de volúmenes o RAID y seleccione Crear RAID virtual de bloques y Autodetectar,

o seleccione Crear RAID virtual de bloques y Autodetectar en el menú Crear.

Compruebe que la casilla Aplicar cambios de inmediato en la pestaña de Elementos primarios no esté marcada. Esto evitará que R-Studio intente comenzar a procesar la configuración RAID hasta que esta no se haya especificado por completo.

2Arrastre los objetos necesarios desde el panel Unidades de disco a la pestaña de Elementos primarios y seleccione RAID 5 en el tipo de RAID.

Click to expand/collapse Otros modos de agregar objetos

Haga clic con el botón secundario del ratón en la pestaña Elementos primarios y seleccione la partición necesaria desde el menú contextual

o

Haga clic con el botón secundario del ratón sobre la partición en el panel Unidades de disco, seleccione Agregar a RAID en el menú contextual, y seleccione el objeto de RAID al que desea agregar la partición.

Estos objetos podrían ser unidades de disco duro, discos lógicos o imágenes. Compruebe que los objetos estén colocados correctamente.

Nota: Los objetos deberían estar colocados en el mismo orden que en el RAID 5 original. Si dicho orden no es correcto, es preciso cambiarlo arrastrando los elementos primarios hasta colocarlos correctamente.

Botones de control de objeto

Ubicar

Haga clic en este botón para ubicar el objeto seleccionado en el panel Unidades de disco

Agregar espacio vacío/Agregar disco ausente

Haga clic en este botón para agregar a RAID un objeto de espacio vacío o disco ausente

Eliminar

Haga clic en este botón para eliminar del RAID el objeto seleccionado

Subir

Haga clic en este botón para subir el objeto seleccionado en el RAID

Bajar

Haga clic en este botón para bajar el objeto seleccionado en el RAID

Sincronizar desplazamientos

Haga clic en este botón para hacer que los desplazamientos sean iguales para todos los objetos del RAID



3Especifique los parámetros de Tamaño de bloques y Desplazamiento en la pestaña de Elementos primarios.

Omítase el campo de Orden de bloques.

4Especifique el número 48 en el número de retraso de paridad en el control de Retraso de paridad en la pestaña Elementos primarios.

El número de filas cambiará a 48.

Si es necesario, ajuste el parámetro Primera paridad

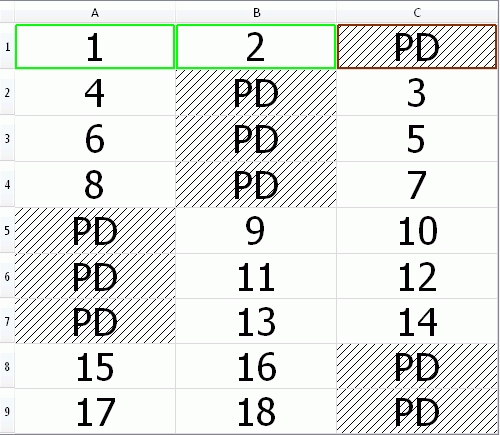

Según la configuración por defecto, este parámetro es igual a Retraso de paridad. Al cambiarlo, puede modificar la tabla de orden de bloques. Por ejemplo, cuando el parámetro Primera paridad está fijado en 1 para RAID 5 de 3 discos con Retraso de paridad de 3, la tabla de orden de bloques sería la siguiente:

Haga clic para ampliar
Parámetro Primera paridad



5Seleccione Izquierdo asincrónico (continuo) en el campo Orden de bloques y haga clic en el botón Aplicar en la pestaña Elementos primarios.
>A partir de este momento, el objeto RAID virtual de bloques 1 se puede procesar como cualquier otra unidad de disco o volúmenes normales.

En caso de que R-Studio detecte un sistema de archivos válido en este objeto RAID, se mostrará un objeto de partición en el panel Unidades de disco.

El tema Archivos de descripción de configuración de RAID muestra un archivo de descripción para esta configuración RAID.

Si es necesario, también puede comprobar la coherencia de RAID. Para más información, consulte la página de ayuda Comprobación de coherencia RAID.
